کمانش چیست ؟ کمانش یکی از پدیدههای مهم در مهندسی سازه است که به تغییر شکل ناگهانی اعضای فشاری تحت بارهای محوری اشاره دارد. این پدیده میتواند منجر به کاهش ظرفیت باربری و حتی فروپاشی سازهها شود. درک عمیق مفاهیم کمانش، انواع آن، عوامل مؤثر و روشهای تحلیل و پیشگیری از آن، برای طراحی و اجرای سازههای ایمن و پایدار ضروری است. این مقاله به بررسی جامع کمانش در سازهها، از تعریف و تاریخچه تا استانداردها و مقررات مرتبط، پرداخته و راهکارهای مؤثر برای جلوگیری از وقوع آن را ارائه میدهد.

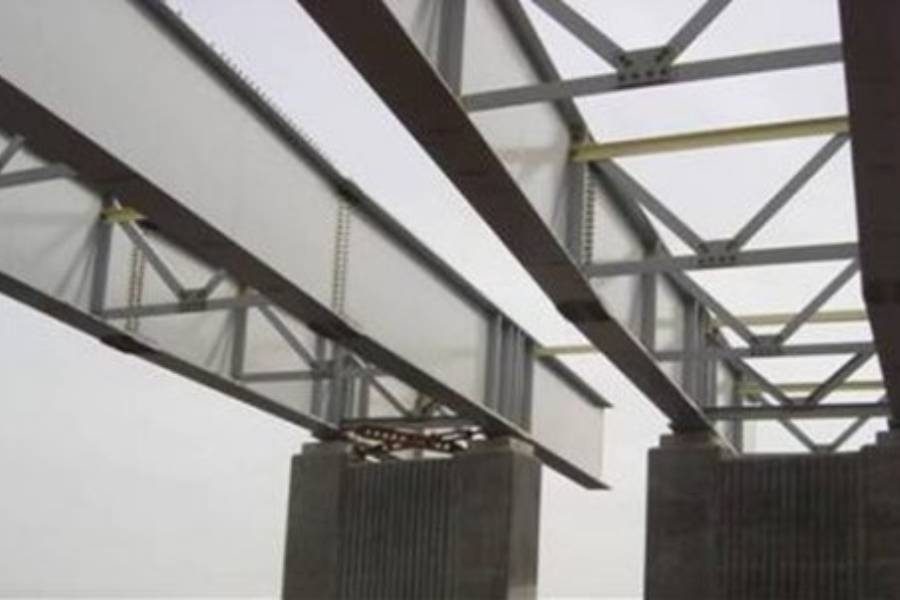

کمانش در مهندسی سازه چیست؟
کمانش به تغییر شکل ناگهانی و ناپایدار یک عضو سازهای تحت بار فشاری محوری گفته میشود. این پدیده زمانی رخ میدهد که بار فشاری به حد بحرانی برسد و عضو سازهای به جای حفظ حالت اولیه، به سمت خارج از محور اصلی خود تغییر شکل دهد. کمانش میتواند منجر به کاهش ظرفیت باربری و حتی فروپاشی سازه شود.
تفاوت بین کمانش و خمش
کمانش و خمش هر دو به تغییر شکل اعضای سازهای اشاره دارند، اما تفاوتهای اساسی بین آنها وجود دارد:
| ویژگی | کمانش | خمش |
|---|---|---|
| نوع بار | بار فشاری محوری | بارهای عرضی یا خمشی |
| نوع تغییر شکل | تغییر شکل جانبی ناگهانی و ناپایدار | تغییر شکل تدریجی و پایدار در جهت اعمال بار |
| محل وقوع | معمولاً در ستونها و اعضای فشاری بلند و لاغر | معمولاً در تیرها و اعضای تحت بارهای خمشی |
| رفتار سازه | ممکن است قبل از رسیدن به تنش تسلیم ماده رخ دهد و منجر به ناپایداری شود | معمولاً پس از رسیدن به تنش تسلیم ماده رخ میدهد و منجر به تغییر شکل دائمی میشود |
تاریخچه و توسعه مفاهیم کمانش
اولین مطالعات علمی درباره کمانش توسط لئونارد اویلر، ریاضیدان و فیزیکدان سوئیسی، در قرن هجدهم انجام شد. اویلر در سال ۱۷۵۷ تئوری کمانش ستونها را ارائه داد که به عنوان فرمول اویلر برای بار بحرانی کمانش شناخته میشود. این فرمول نشان میدهد که بار بحرانی کمانش به مدول الاستیسیته ماده، ممان اینرسی مقطع و طول مؤثر ستون بستگی دارد.
با پیشرفت علم و فناوری، روشهای تحلیل کمانش نیز توسعه یافتهاند. استفاده از روشهای عددی مانند اجزای محدود (FEM) امکان تحلیل دقیقتر و پیشبینی رفتار کمانشی سازهها را فراهم کرده است. همچنین، معرفی مواد جدید و کامپوزیتها با خواص مکانیکی بهبود یافته، به مهندسان امکان طراحی سازههای مقاومتر در برابر کمانش را داده است.
انواع کمانش در سازهها
کمانش الاستیک و پلاستیک
کمانش را میتوان بر اساس رفتار ماده به دو نوع الاستیک و پلاستیک تقسیم کرد:
| نوع کمانش | توضیحات |
|---|---|
| الاستیک | در این حالت، تغییر شکل پس از برداشتن بار به حالت اولیه بازمیگردد. این نوع کمانش معمولاً در مواد با رفتار الاستیک رخ میدهد. |
| پلاستیک | در این حالت، تغییر شکل دائمی است و پس از برداشتن بار، عضو به حالت اولیه بازنمیگردد. این نوع کمانش معمولاً در مواد با رفتار پلاستیک رخ میدهد. |
کمانش موضعی و کلی
بر اساس محل وقوع، کمانش به دو دسته موضعی و کلی تقسیم میشود:
| نوع کمانش | توضیحات |
|---|---|
| موضعی | تغییر شکل در ناحیه محدودی از عضو رخ میدهد، مانند کمانش بال یا جان تیرآهن. |
| کلی | تغییر شکل در کل طول عضو رخ میدهد، مانند خمیدگی کامل یک ستون بلند. |
کمانش پیچشی و جانبی
بر اساس نوع تغییر شکل، کمانش به دو دسته پیچشی و جانبی تقسیم میشود:
| نوع کمانش | توضیحات |
|---|---|
| پیچشی | عضو تحت بار فشاری دچار پیچش حول محور طولی خود میشود. |
| جانبی | عضو تحت بار فشاری به سمت جانبی خم میشود، بدون پیچش حول محور طولی. |
درک دقیق انواع مختلف کمانش و تفاوتهای آنها برای طراحی و تحلیل سازههای ایمن و پایدار ضروری است.

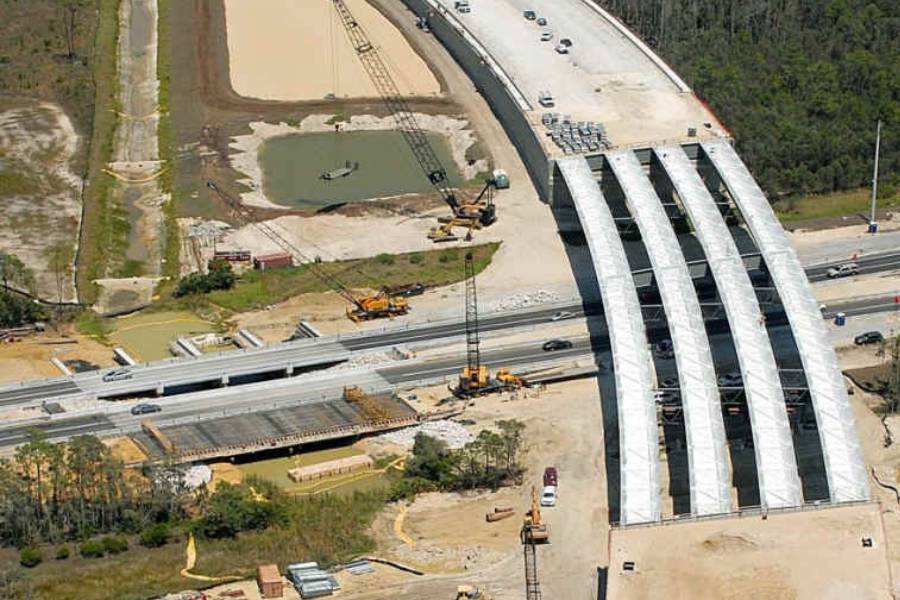

عوامل مؤثر بر کمانش سازهها
تأثیر طول مؤثر ستون بر کمانش
طول مؤثر ستون، فاصله بین نقاط عطف کمانش در ستون است که به شرایط تکیهگاهی و نحوه مهاربندی آن بستگی دارد. این طول تأثیر مستقیم بر بار بحرانی کمانش دارد؛ بهطوریکه با افزایش طول مؤثر، بار بحرانی کاهش مییابد و احتمال وقوع کمانش بیشتر میشود. ضریب طول مؤثر (K) با توجه به شرایط تکیهگاهی تعیین میشود و در محاسبات بار بحرانی کمانش مورد استفاده قرار میگیرد.
نقش مقطع عرضی در پایداری سازه
شکل و ابعاد مقطع عرضی ستونها و تیرها تأثیر بسزایی در مقاومت آنها در برابر کمانش دارد. ممان اینرسی مقطع، که به توزیع جرم در مقطع بستگی دارد، عامل کلیدی در تعیین سختی خمشی عضو است. مقاطع با ممان اینرسی بالاتر، مقاومت بیشتری در برابر کمانش نشان میدهند. بهعنوان مثال، مقاطع I شکل به دلیل ممان اینرسی بالا در محور قوی، پایداری بیشتری در برابر کمانش دارند.
تأثیر شرایط تکیهگاهی بر کمانش
شرایط تکیهگاهی انتهای اعضا نقش مهمی در رفتار کمانشی آنها ایفا میکند. تکیهگاههای گیردار (ثابت) با محدود کردن دوران و جابهجایی، طول مؤثر ستون را کاهش داده و بار بحرانی کمانش را افزایش میدهند. در مقابل، تکیهگاههای مفصلی یا آزاد با اجازه دادن به دوران و جابهجایی، طول مؤثر را افزایش داده و مقاومت در برابر کمانش را کاهش میدهند.
روشهای تحلیل و محاسبه کمانش

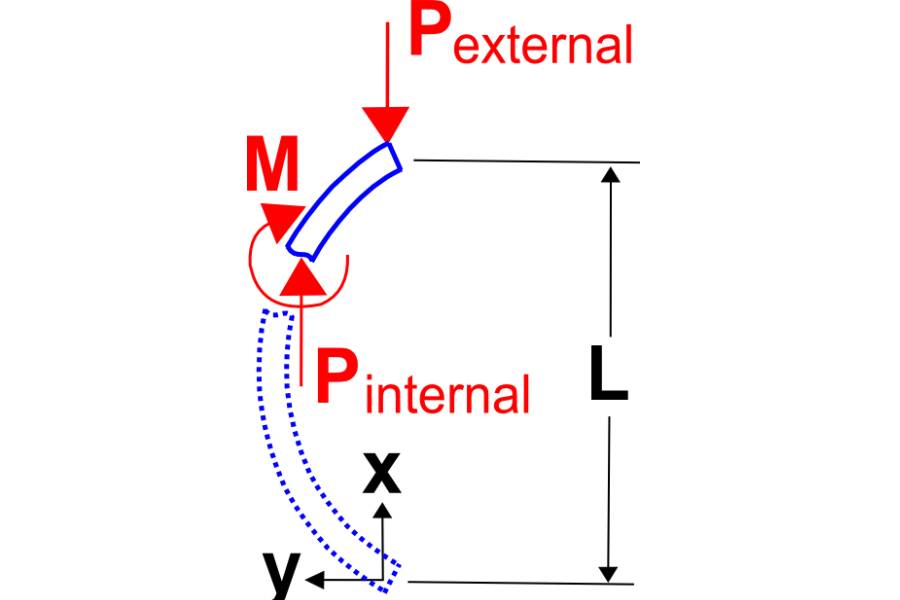

استفاده از فرمول اویلر در تحلیل کمانش
فرمول اویلر یکی از روشهای کلاسیک برای محاسبه بار بحرانی کمانش در ستونهای بلند و لاغر است. این فرمول بار بحرانی را بر اساس مدول الاستیسیته ماده (E)، ممان اینرسی مقطع (I) و طول مؤثر ستون (L) محاسبه میکند:
این رابطه برای ستونهایی با رفتار الاستیک خطی و بدون نقصهای اولیه معتبر است.
تحلیل کمانش با استفاده از نرمافزارهای مهندسی
با پیشرفت فناوری، نرمافزارهای مهندسی مانند آباکوس، انسیس و SAP2000 امکان تحلیل دقیق کمانش را فراهم کردهاند. این نرمافزارها با استفاده از روش اجزای محدود (FEM) میتوانند رفتار کمانشی سازهها را تحت بارگذاریهای مختلف شبیهسازی کرده و مودهای کمانش و بارهای بحرانی را تعیین کنند. بهعنوان مثال، در نرمافزار آباکوس میتوان تحلیل کمانش خطی و غیرخطی را انجام داد و رفتار پسکمانش را نیز بررسی کرد.
روشهای عددی در پیشبینی کمانش
علاوه بر روشهای تحلیلی، روشهای عددی مانند روش اجزای محدود (FEM) و روش تفاضل محدود (FDM) برای پیشبینی کمانش سازهها بهکار میروند. این روشها با تقسیم سازه به المانهای کوچکتر و حل معادلات تعادل، میتوانند رفتار کمانشی را با دقت بالا پیشبینی کنند. استفاده از این روشها بهویژه در سازههای پیچیده و با هندسههای غیرمعمول ضروری است.
پیشگیری و کنترل کمانش در طراحی سازهها
استفاده از مهاربندها برای افزایش پایداری
مهاربندها با محدود کردن جابهجاییهای جانبی و افزایش سختی سازه، مقاومت در برابر کمانش را افزایش میدهند. استفاده از مهاربندهای قطری، ضربدری یا کمانشتاب در قابهای فولادی و بتنی میتواند پایداری سازه را بهبود بخشد. همچنین، مهاربندها با کاهش طول مؤثر اعضا، بار بحرانی کمانش را افزایش میدهند.
طراحی بهینه مقاطع برای جلوگیری از کمانش
انتخاب مقاطع با ممان اینرسی بالا و نسبت ابعادی مناسب میتواند مقاومت در برابر کمانش را افزایش دهد. بهعنوان مثال، استفاده از مقاطع I شکل یا جعبهای با بالهای پهن و جانهای عمیق میتواند سختی خمشی را افزایش داده و احتمال کمانش را کاهش دهد. همچنین، تقویت مقاطع با استفاده از ورقهای تقویتی یا تغییر در هندسه مقطع میتواند مؤثر باشد.
اهمیت انتخاب مواد مناسب در مقاومت در برابر کمانش
مدول الاستیسیته و مقاومت فشاری مواد تأثیر مستقیم بر رفتار کمانشی دارند. استفاده از موادی با مدول الاستیسیته بالا مانند میلگرد تقویتی یا تقویت تیرآهن میتواند بار بحرانی کمانش را افزایش دهد. همچنین، انتخاب موادی با رفتار الاستیک خطی و بدون نقصهای اولیه میتواند از وقوع کمانش زودرس جلوگیری کند.
با در نظر گرفتن این عوامل و استفاده از روشهای مناسب تحلیل و طراحی، میتوان از وقوع کمانش در سازهها جلوگیری کرده و پایداری و ایمنی آنها را تضمین نمود.

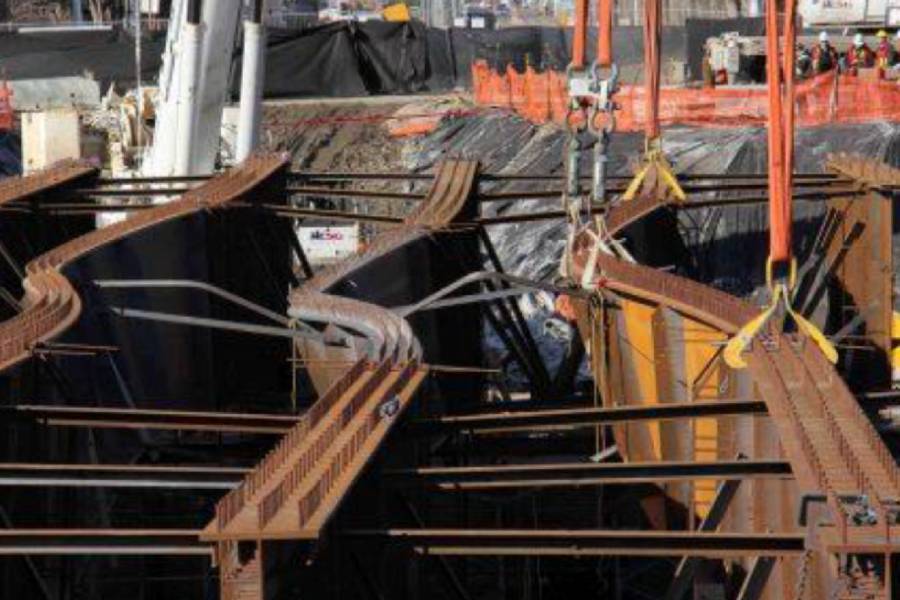

تأثیر دما و شرایط محیطی بر کمانش
رفتار کمانش در دماهای بالا و پایین
تغییرات دما میتواند تأثیر قابلتوجهی بر رفتار کمانشی سازهها داشته باشد:
- دماهای بالا: در دماهای بالا، مدول الاستیسیته و مقاومت فشاری مواد کاهش مییابد، که منجر به کاهش بار بحرانی کمانش میشود. این امر میتواند باعث وقوع کمانش در بارهای کمتر از حد انتظار گردد. بهعنوان مثال، در سازههای فلزی که در معرض حرارت زیاد قرار دارند، مانند سازههای صنعتی یا پلهای فلزی در مناطق گرمسیری، این مسئله حائز اهمیت است.
- دماهای پایین: در دماهای پایین، برخی مواد ممکن است شکنندهتر شوند و رفتار الاستیک آنها تغییر کند. این تغییرات میتواند بر رفتار کمانشی تأثیر بگذارد و منجر به شکست ناگهانی سازه شود. برای مثال، در مناطق سردسیر، پلها و سازههای فلزی ممکن است در معرض خطر کمانش ناشی از کاهش دما قرار گیرند.
اثر رطوبت و خوردگی بر پایداری سازهها
رطوبت و خوردگی میتوانند بهطور مستقیم بر پایداری سازهها و مقاومت آنها در برابر کمانش تأثیر بگذارند:
- رطوبت: نفوذ رطوبت به داخل مصالح ساختمانی میتواند باعث کاهش مقاومت مکانیکی آنها شود. در سازههای بتنی، رطوبت میتواند منجر به ترکخوردگی و کاهش مقاومت فشاری گردد، که احتمال وقوع کمانش را افزایش میدهد.
- خوردگی: در سازههای فلزی، خوردگی ناشی از رطوبت و عوامل محیطی میتواند سطح مقطع مؤثر اعضا را کاهش داده و مقاومت آنها را در برابر بارهای فشاری کاهش دهد. این کاهش مقاومت میتواند منجر به کمانش زودرس شود. بهعنوان مثال، پلهای فلزی در مناطق ساحلی به دلیل رطوبت و نمک موجود در هوا بیشتر در معرض خوردگی و کمانش قرار دارند.
کمانش در سازههای خاص
برجها و سازههای بلندمرتبه به دلیل ارتفاع زیاد و بارهای فشاری بالا، مستعد وقوع کمانش هستند. عوامل مؤثر در کمانش این سازهها عبارتاند از:
- بارهای باد: بادهای قوی میتوانند نیروهای جانبی ایجاد کنند که منجر به کمانش جانبی-پیچشی در برجها شود.
- نسبت لاغری بالا: نسبت ارتفاع به ابعاد مقطع در برجهای بلند زیاد است، که میتواند خطر کمانش را افزایش دهد.
- تغییرات دما: تغییرات دما در ارتفاعات مختلف میتواند تنشهای حرارتی ایجاد کند که بر پایداری سازه تأثیر میگذارد.
رفتار کمانش در پلها و سازههای معلق
پلها و سازههای معلق به دلیل طراحی خاص و بارهای متغیر، ممکن است دچار کمانش شوند:
- کمانش کابلها: در پلهای معلق، کابلهای اصلی تحت بارهای فشاری ممکن است دچار کمانش شوند، بهویژه اگر بهدرستی مهاربندی نشده باشند.
- کمانش عرشه پل: عرشه پلها تحت بارهای ترافیکی و محیطی ممکن است دچار کمانش موضعی یا کلی شود.
- تأثیر شرایط محیطی: رطوبت، خوردگی و تغییرات دما میتوانند مقاومت مصالح پل را کاهش داده و خطر کمانش را افزایش دهند.
مثالهای واقعی از کمانش در سازهها
در تاریخ مهندسی، موارد متعددی از کمانش در سازهها ثبت شده است:
- پل تاکوما ناروز (Tacoma Narrows Bridge): در سال ۱۹۴۰، این پل معلق در ایالت واشنگتن آمریکا به دلیل ناپایداری آئروالاستیک و کمانش پیچشی-جانبی فرو ریخت.
- ساختمان رونان پوینت (Ronan Point): در سال ۱۹۶۸، این ساختمان مسکونی در لندن به دلیل انفجار گاز و کمانش پیشرونده بخشی از آن فرو ریخت.
درسهایی از شکستهای ناشی از کمانش در تاریخ مهندسی
شکستهای ناشی از کمانش در سازهها درسهای مهمی برای مهندسان به همراه داشته است:
- اهمیت تحلیل دینامیکی: شکست پل تاکوما نشان داد که تحلیل دینامیکی و در نظر گرفتن اثرات باد در طراحی پلها ضروری است.
- لزوم طراحی مقاوم در برابر کمانش پیشرونده: حادثه رونان پوینت بر اهمیت طراحی سازهها بهگونهای که از گسترش خرابی جلوگیری شود، تأکید کرد.
- توجه به شرایط محیطی: موارد متعدد خوردگی و کمانش در سازههای فلزی نشاندهنده نیاز به محافظت مناسب در برابر عوامل محیطی است.
با مطالعه و تحلیل این موارد، مهندسان میتوانند از تکرار اشتباهات گذشته جلوگیری کرده و سازههای ایمنتری طراحی کنند.

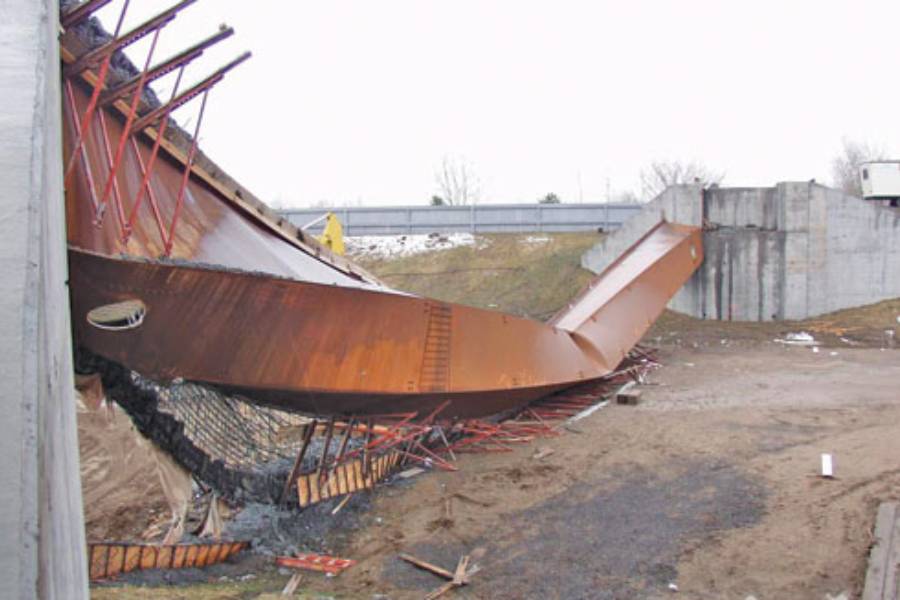

کمانش در مواد و صنایع مختلف
- کمانش در صنایع هوافضا و خودروسازی
در صنایع هوافضا و خودروسازی، کاهش وزن سازهها بدون کاهش استحکام و پایداری آنها اهمیت بالایی دارد. استفاده از مواد سبک و طراحی سازههای نازک، خطر وقوع کمانش را افزایش میدهد. بهعنوان مثال، در بدنه هواپیماها و قطعات خودروها، کمانش میتواند منجر به خرابیهای جدی شود. بنابراین، تحلیل دقیق کمانش و طراحی مناسب برای جلوگیری از آن در این صنایع ضروری است.
- نقش کمانش در طراحی تجهیزات دریایی
در تجهیزات دریایی مانند بدنه کشتیها، زیردریاییها و سکوهای نفتی، کمانش میتواند به دلیل فشارهای هیدرواستاتیک و بارهای دینامیکی ناشی از امواج و جریانهای آب رخ دهد. طراحی مناسب و استفاده از مواد مقاوم در برابر خوردگی و کمانش برای افزایش عمر مفید و ایمنی این تجهیزات ضروری است.
- کمانش در مواد کامپوزیتی و پیشرفته
مواد کامپوزیتی به دلیل نسبت بالای استحکام به وزن، در صنایع مختلف مورد استفاده قرار میگیرند. با این حال، رفتار کمانشی این مواد پیچیدهتر از مواد همگن است. لایهبندی، جهتگیری الیاف و خواص ماتریس میتوانند بر رفتار کمانشی تأثیر بگذارند. تحلیل دقیق و آزمایشهای تجربی برای درک رفتار کمانشی مواد کامپوزیتی ضروری است.
- رفتار کمانش در سازههای نازک و پوستهای
سازههای نازک و پوستهای مانند مخازن، سیلوها و بدنه هواپیماها به دلیل نسبت بالای سطح به ضخامت، مستعد کمانش هستند. بارهای فشاری محوری، جانبی و ترکیبی میتوانند منجر به کمانش این سازهها شوند. طراحی مناسب، استفاده از تقویتکنندهها و تحلیل دقیق برای جلوگیری از کمانش در این سازهها ضروری است.
استانداردها و مقررات مرتبط با کمانش
استانداردهای بینالمللی متعددی برای تحلیل و طراحی سازهها در برابر کمانش تدوین شدهاند. برخی از مهمترین آنها عبارتاند از:
- Eurocode 3: استاندارد اروپایی برای طراحی سازههای فولادی که شامل مقررات مربوط به کمانش اعضا است.
- AISC 360: استاندارد مؤسسه فولاد آمریکا برای طراحی سازههای فولادی، که دستورالعملهای جامعی در مورد کمانش ارائه میدهد.
- ASME BPVC: کد بویلرها و مخازن تحت فشار انجمن مهندسان مکانیک آمریکا، که شامل مقرراتی برای جلوگیری از کمانش در مخازن تحت فشار است.
مقررات ملی ساختمان در مورد کمانش سازهها
در ایران، مقررات ملی ساختمان شامل مباحث مختلفی است که به تحلیل و طراحی سازهها میپردازد. مبحث دهم مقررات ملی ساختمان به طرح و اجرای ساختمانهای فولادی اختصاص دارد و شامل ضوابط مربوط به کمانش اعضای فشاری است. همچنین، مبحث نهم به طراحی سازههای بتنی میپردازد و مقرراتی برای جلوگیری از کمانش در اعضای بتنی ارائه میدهد. این مقررات بر اساس استانداردهای بینالمللی تدوین شده و رعایت آنها برای تضمین ایمنی سازهها ضروری است.
کلام پایانی
با توجه به اهمیت کمانش در پایداری و ایمنی سازهها، آگاهی از مفاهیم و روشهای پیشگیری از آن برای مهندسان و طراحان سازه ضروری است. امید است این مقاله بتواند به عنوان مرجعی جامع در این زمینه مورد استفاده قرار گیرد.
