راهنمای جامع ورق مشبک فلزی: انواع، مزایا و کاربردها در صنایع مختلف

ورق مشبک فلزی، که به عنوان ورق پانچ یا سوراخ‌دار نیز شناخته می‌شود، نوعی ورق فلزی است که بر روی سطح آن الگوهای منظم یا نامنظم از سوراخ‌ها ایجاد شده است. این ورق‌ها به دلیل ویژگی‌های منحصر به فرد خود، در صنایع مختلف کاربردهای گسترده‌ای دارند.

ورق مشبک فلزی چیست؟

ورق مشبک فلزی، ورقی است که با استفاده از فرآیندهای مکانیکی یا لیزری، سوراخ‌هایی با اشکال و اندازه‌های متنوع بر روی آن ایجاد می‌شود. این سوراخ‌ها می‌توانند به صورت دایره‌ای، مربعی، لوزی، ستاره‌ای و غیره باشند.

تاریخچه استفاده از ورق‌های مشبک در صنعت

استفاده از ورق‌ مشبک به بیش از ۱۵۰ سال پیش بازمی‌گردد. در ابتدا، این ورق‌ها به صورت دستی و با ابزارهای ساده تولید می‌شدند و عمدتاً در معادن برای غربالگری زغال‌سنگ مورد استفاده قرار می‌گرفتند. با پیشرفت فناوری، روش‌های تولید بهبود یافت و کاربردهای آن در صنایع مختلف گسترش پیدا کرد.

روش‌های تولید ورق مشبک فلزی

تولید ورق‌های مشبک فلزی با استفاده از روش‌های مختلفی انجام می‌شود که هر کدام مزایا و معایب خاص خود را دارند.

استفاده از غلتک سوراخ‌زن

در این روش، از یک استوانه بزرگ با سوزن‌های تیز بر روی سطح آن استفاده می‌شود. ورق فلزی از زیر این استوانه عبور کرده و سوزن‌ها با چرخش استوانه، سوراخ‌هایی بر روی ورق ایجاد می‌کنند. این روش برای تولید انبوه و با سرعت بالا مناسب است.

روش قالب و پانچ

در این روش، ورق فلزی بین قالب و پانچ قرار می‌گیرد و با اعمال فشار، سوراخ‌هایی با اشکال مختلف بر روی ورق ایجاد می‌شود. این روش دقت بالایی دارد و برای تولید ورق‌های مشبک با الگوهای پیچیده مناسب است.

سوراخ‌کاری با لیزر

در این روش، از لیزر برای ایجاد سوراخ‌های دقیق و با کیفیت بالا بر روی ورق فلزی استفاده می‌شود. این روش امکان ایجاد الگوهای پیچیده و دقیق را فراهم می‌کند، اما هزینه بالاتری نسبت به روش‌های دیگر دارد.

مقایسه روش‌های مختلف تولید

انواع ورق مشبک فلزی بر اساس جنس

ورق‌های مشبک فلزی بر اساس جنس مواد اولیه به انواع مختلفی تقسیم می‌شوند که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند.

ورق مشبک استیل

این نوع ورق‌ها از فولاد ضدزنگ تولید می‌شوند و مقاومت بالایی در برابر خوردگی و زنگ‌زدگی دارند. به همین دلیل، در صنایع غذایی، دارویی و محیط‌های مرطوب کاربرد گسترده‌ای دارند.

ورق مشبک گالوانیزه

ورق‌ گالوانیزه با پوشش روی، مقاومت خوبی در برابر زنگ‌زدگی دارند و در صنایع ساختمانی، خودروسازی و تولید لوازم خانگی مورد استفاده قرار می‌گیرند.

ورق مشبک آلومینیومی

این ورق‌ها سبک وزن بوده و مقاومت خوبی در برابر خوردگی دارند. به همین دلیل، در صنایع هوافضا، دریایی و دکوراسیون داخلی کاربرد دارند.

ورق مشبک آهنی

ورق‌های آهنی مشبک به دلیل استحکام بالا و قیمت مناسب، در صنایع مختلفی مانند ساخت و ساز، نرده‌ها و حفاظ‌ها استفاده می‌شوند.

جدول مقایسه انواع ورق مشبک بر اساس جنس

با توجه به ویژگی‌های مذکور، انتخاب نوع مناسب ورق مشبک فلزی بر اساس نیاز و کاربرد مورد نظر، از اهمیت بالایی برخوردار است.

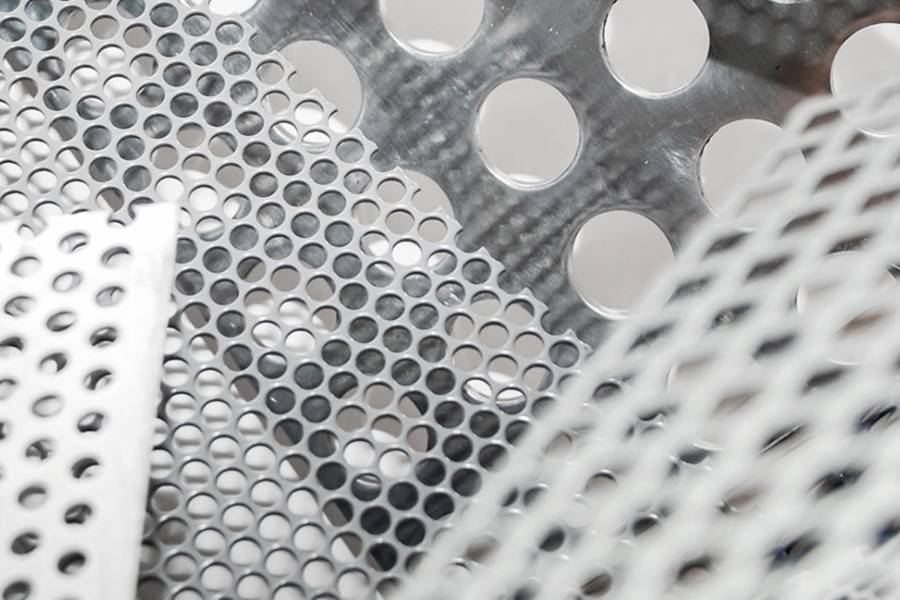

انواع ورق مشبک بر اساس شکل چشمه

ورق‌های مشبک فلزی بر اساس شکل و الگوی سوراخ‌های ایجادشده (چشمه‌ها) به دسته‌های مختلفی تقسیم می‌شوند. انتخاب نوع چشمه بر اساس نیازهای کاربردی و زیبایی‌شناسی صورت می‌گیرد.

1. چشمه‌های دایره‌ای

این نوع چشمه‌ها رایج‌ترین الگو در ورق‌های مشبک هستند. سوراخ‌های دایره‌ای با قطرهای متنوع، امکان تهویه مناسب و عبور نور را فراهم می‌کنند. این ورق‌ها در صنایع مختلف از جمله تهویه، فیلترسازی و دکوراسیون کاربرد دارند.

2. چشمه‌های مربعی

سوراخ‌های مربعی شکل، استحکام بالایی به ورق می‌بخشند و برای کاربردهایی که نیاز به مقاومت مکانیکی بیشتری دارند، مناسب هستند. این نوع چشمه‌ها در صنایع ساختمانی و حفاظتی مورد استفاده قرار می‌گیرند.

3. چشمه‌های لوزی

سوراخ‌های لوزی شکل، علاوه بر زیبایی ظاهری، امکان عبور هوا و نور را به خوبی فراهم می‌کنند. این ورق‌ها در دکوراسیون داخلی و خارجی ساختمان‌ها کاربرد دارند.

4. چشمه‌های ستاره‌ای

این نوع چشمه‌ها بیشتر جنبه تزئینی دارند و در طراحی‌های خاص معماری و دکوراسیون استفاده می‌شوند.

5. چشمه‌های شش‌ضلعی

سوراخ‌های شش‌ضلعی یا لانه‌زنبوری، ترکیبی از استحکام و زیبایی را ارائه می‌دهند. این ورق‌ها در صنایع خودروسازی، فیلترسازی و دکوراسیون کاربرد دارند.

مزایای استفاده از ورق مشبک فلزی

ورق‌های مشبک فلزی به دلیل ویژگی‌های منحصر به فرد خود، در صنایع مختلف مورد توجه قرار گرفته‌اند.

1. وزن سبک و استحکام بالا

سوراخ‌های موجود در ورق‌های مشبک، وزن آن‌ها را کاهش می‌دهد بدون اینکه استحکام ساختاری آن‌ها به‌طور قابل‌توجهی کاهش یابد. این ویژگی در صنایعی که کاهش وزن اهمیت دارد، مانند خودروسازی و هوافضا، بسیار مفید است.

2. مقاومت در برابر خوردگی و زنگ‌زدگی

بسته به جنس ورق، مانند استیل ضدزنگ یا گالوانیزه، این ورق‌ها مقاومت بالایی در برابر خوردگی و زنگ‌زدگی دارند و در محیط‌های مرطوب و خورنده قابل استفاده هستند.

3. قابلیت تهویه و عبور نور

سوراخ‌های موجود در ورق‌های مشبک، امکان جریان هوا و عبور نور را فراهم می‌کنند که در سیستم‌های تهویه، فیلترها و نماهای ساختمانی کاربرد دارد.

4. زیبایی ظاهری و امکان طراحی متنوع

تنوع در الگوها و اشکال سوراخ‌ها، امکان طراحی‌های خلاقانه و زیبا را فراهم می‌کند که در دکوراسیون داخلی و خارجی ساختمان‌ها مورد استفاده قرار می‌گیرد.

کاربردهای ورق مشبک فلزی در صنایع مختلف

ورق‌های مشبک فلزی به دلیل ویژگی‌های خاص خود، در صنایع متعددی کاربرد دارند.

1. صنعت ساختمان و معماری

• نمای ساختمان: استفاده از ورق‌های مشبک در نما، علاوه بر زیبایی، امکان تهویه طبیعی و کاهش وزن سازه را فراهم می‌کند.
• سقف کاذب: این ورق‌ها در سقف‌های کاذب به منظور تهویه، کاهش وزن و ایجاد طرح‌های زیبا به کار می‌روند.
• پارتیشن‌ها و دیوارهای داخلی: ورق‌های مشبک به عنوان جداکننده‌های سبک و زیبا در فضاهای داخلی استفاده می‌شوند.

2. صنعت خودروسازی

• فیلترهای روغن و هوا: ورق‌های مشبک در ساخت فیلترها به منظور جداسازی ذرات و تهویه مناسب به کار می‌روند.
• صداخفه‌کن‌ها: در سیستم‌های اگزوز خودروها، این ورق‌ها به کاهش صدا کمک می‌کنند.

3. صنایع غذایی

• خشک‌کن‌ها: در دستگاه‌های خشک‌کن مواد غذایی، ورق‌های مشبک به جریان هوا و خشک‌شدن یکنواخت کمک می‌کنند.
• سینی‌های پخت: این ورق‌ها در سینی‌های پخت به منظور پخت یکنواخت و جلوگیری از چسبیدن مواد غذایی استفاده می‌شوند.

4. صنایع شیمیایی و انرژی

• فیلترها: ورق‌های مشبک در فیلترهای صنعتی برای جداسازی ذرات و تصفیه مایعات و گازها به کار می‌روند.
• صفحات جداکننده باتری: در باتری‌های صنعتی، این ورق‌ها به عنوان جداکننده‌های مقاوم و سبک استفاده می‌شوند.

جدول مقایسه کاربردهای ورق مشبک فلزی در صنایع مختلف

با توجه به ویژگی‌ها و مزایای ذکرشده، ورق‌های مشبک فلزی به عنوان یکی از مصالح پرکاربرد در صنایع مختلف شناخته می‌شوند

مقایسه ورق مشبک فلزی با سایر مواد مشابه

ورق مشبک فلزی و توری‌های فلزی هر دو دارای ساختارهای مشبک هستند، اما تفاوت‌های اساسی بین آن‌ها وجود دارد:

مزایا و معایب ورق مشبک فلزی در مقایسه با مواد پلاستیکی مشبک

ورق‌های مشبک فلزی و پلاستیکی هر کدام دارای مزایا و معایب خاص خود هستند:

استانداردها و مشخصات فنی ورق مشبک فلزی

تولید ورق‌های مشبک فلزی باید مطابق با استانداردهای بین‌المللی باشد تا کیفیت و ایمنی محصول تضمین شود. برخی از استانداردهای مهم عبارت‌اند از:

• ASTM E2016: استاندارد آمریکایی برای مشخصات توری‌های فلزی و ورق‌های مشبک.
• ISO 9044: استاندارد بین‌المللی برای توری‌های فلزی بافته‌شده و ورق‌های مشبک.
• DIN 24041: استاندارد آلمانی برای ورق‌های مشبک فلزی.

مشخصات فنی مهم در انتخاب ورق مشبک مناسب

در انتخاب ورق مشبک فلزی، توجه به مشخصات فنی زیر ضروری است:

• جنس ورق: انتخاب بین استیل، آلومینیوم، گالوانیزه یا آهنی بر اساس کاربرد مورد نظر.
• ضخامت ورق: تعیین ضخامت مناسب برای تحمل بار و استحکام مورد نیاز.
• اندازه و شکل چشمه‌ها: انتخاب الگوی مناسب برای عبور هوا، نور یا مایعات.
• پوشش سطحی: استفاده از پوشش‌های مقاوم در برابر خوردگی مانند گالوانیزه یا رنگ‌های محافظ.

نکات مهم در انتخاب و خرید ورق مشبک فلزی

انتخاب صحیح ورق مشبک فلزی برای کاربردهای مختلف، نیازمند توجه به چندین عامل کلیدی است که در ادامه به آن‌ها پرداخته می‌شود:

1. توجه به ضخامت و ابعاد ورق

• ضخامت ورق: ضخامت ورق مشبک باید با توجه به نوع کاربرد و میزان بار وارده انتخاب شود. برای کاربردهای سنگین، ورق‌های ضخیم‌تر و برای کاربردهای سبک، ورق‌های نازک‌تر مناسب هستند.
• ابعاد ورق: اندازه طول و عرض ورق باید با محل نصب و نیاز پروژه هماهنگ باشد. انتخاب ابعاد مناسب می‌تواند از هدررفت مواد و هزینه‌های اضافی جلوگیری کند.

2. انتخاب جنس مناسب بر اساس کاربرد

جنس ورق مشبک تأثیر مستقیمی بر عملکرد و دوام آن دارد. برخی از گزینه‌های رایج عبارت‌اند از:

3. بررسی کیفیت ساخت و دقت در سوراخ‌کاری

• کیفیت ساخت: ورق باید سطحی صاف و بدون اعوجاج داشته باشد. وجود ترک، خراش یا نواقص دیگر می‌تواند بر عملکرد و ظاهر ورق تأثیر منفی بگذارد.
• دقت در سوراخ‌کاری: یکنواختی و دقت در ابعاد و فواصل سوراخ‌ها اهمیت بالایی دارد. سوراخ‌های نامنظم می‌توانند منجر به ضعف ساختاری و مشکلات در نصب شوند.

نحوه نصب و نگهداری ورق مشبک فلزی

نصب صحیح و نگهداری مناسب ورق مشبک فلزی، به افزایش طول عمر و کارایی آن کمک می‌کند.

1. روش‌های نصب در کاربردهای مختلف

• نصب با پیچ و مهره: برای کاربردهایی که نیاز به جداسازی و نصب مجدد دارند، استفاده از پیچ و مهره مناسب است.
• جوشکاری: در مواردی که اتصال دائمی و استحکام بالا مورد نیاز است، جوشکاری روش مناسبی است.
• استفاده از بست‌های مخصوص: برای نصب سریع و بدون نیاز به سوراخ‌کاری اضافی، می‌توان از بست‌های طراحی‌شده برای ورق‌های مشبک استفاده کرد.

2. نکات نگهداری و افزایش طول عمر ورق

• تمیزکاری منظم: پاک‌سازی دوره‌ای ورق از گرد و غبار و آلودگی‌ها، به حفظ ظاهر و جلوگیری از خوردگی کمک می‌کند.
• بازرسی دوره‌ای: بررسی منظم ورق برای شناسایی زودهنگام آسیب‌ها و انجام تعمیرات لازم، از خرابی‌های بیشتر جلوگیری می‌کند.
• محافظت در برابر عوامل خورنده: در محیط‌های خورنده، استفاده از پوشش‌های محافظ یا انتخاب جنس مقاوم در برابر خوردگی، ضروری است.

جمع‌بندی

ورق مشبک فلزی با ویژگی‌هایی مانند استحکام بالا، وزن سبک، قابلیت تهویه و عبور نور، و تنوع در طراحی، در صنایع مختلف کاربرد گسترده‌ای دارد. انتخاب صحیح ورق بر اساس ضخامت، ابعاد، جنس و کیفیت ساخت، به همراه نصب و نگهداری مناسب، می‌تواند به بهره‌وری بیشتر و افزایش طول عمر محصول منجر شود.
