راهنمای کامل جوشکاری ورق استیل با بهترین روش‌ها + نکات مهم

جوشکاری ورق استیل یکی از مهم‌ترین و چالش‌برانگیزترین فرآیندهای صنعتی است که در صنایع مختلف از جمله خودروسازی، ساختمان‌سازی، صنایع غذایی، و پزشکی کاربرد گسترده‌ای دارد. استیل به دلیل خواص فیزیکی و شیمیایی منحصربه‌فرد خود، از جمله مقاومت در برابر خوردگی و زنگ‌زدگی، انتخاب اول بسیاری از صنایع است. با این حال، جوشکاری این فلز به دلیل نیاز به کنترل دقیق دما و استفاده از تجهیزات و روش‌های مناسب، چالش‌های خاص خود را دارد. در این مقاله، انواع روش‌های جوشکاری ورق استیل، چالش‌ها، و نکات کلیدی برای انجام یک جوشکاری موفق مورد بررسی قرار گرفته است.

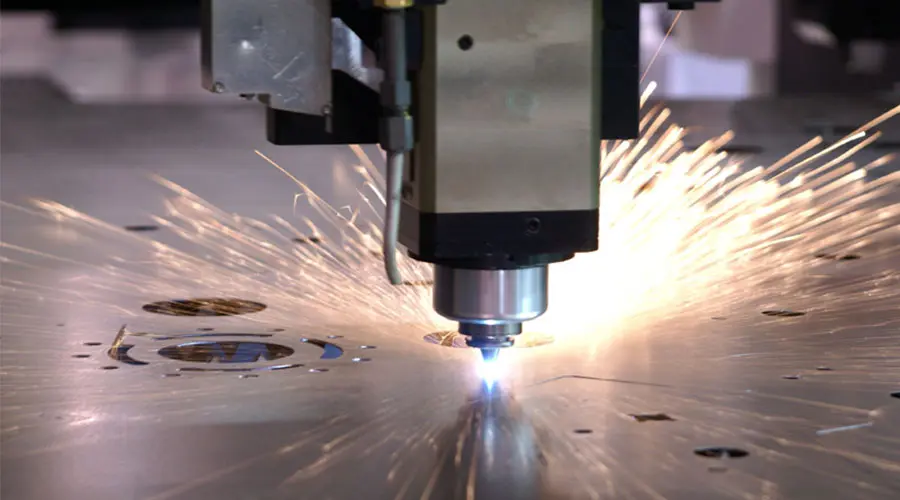

ورق استیل چیست؟

ورق استیل یک ورق فلزی ساخته‌شده از فولاد ضد زنگ است که به دلیل داشتن خواص ضد زنگ‌زدگی و مقاومت در برابر خوردگی، در بسیاری از صنایع به کار می‌رود. فولاد ضد زنگ، آلیاژی است که حاوی مقدار قابل توجهی کروم (حداقل 10.5٪) است که این عنصر اصلی به آن خواص مقاومتی می‌دهد. ورق استیل به دلیل داشتن این عنصر و ترکیبات دیگر مانند نیکل و مولیبدن، می‌تواند در برابر شرایط مختلف محیطی و شیمیایی، دوام بالایی داشته باشد. ورق استیل به دلیل مقاومت بالا در برابر زنگ‌زدگی، استحکام زیاد، قابلیت جوشکاری و فرم‌دهی به راحتی در ساخت و سازها، صنایع غذایی، دارویی، خودروسازی و حتی در دکوراسیون داخلی مورد استفاده قرار می‌گیرد.

انواع ورق استیل: 304، 316 و 430

ورق استیل در انواع مختلفی تولید می‌شود که هر کدام با توجه به میزان عناصر مختلف و خواص مکانیکی، کاربردهای متفاوتی دارند:

ورق استیل 304 یکی از محبوب‌ترین و پرکاربردترین انواع ورق‌های استیل است. این نوع استیل دارای مقاومت بالا در برابر خوردگی در اکثر محیط‌ها است و به دلیل قیمت مناسب و خواص خوب مکانیکی، در بسیاری از صنایع استفاده می‌شود. همچنین، به راحتی قابل جوشکاری و فرم‌دهی است و در برابر حرارت تا دمای بالای 870 درجه سانتی‌گراد مقاوم است. از کاربردهای ورق استیل 304 می‌توان به تولید تجهیزات آشپزخانه، ظروف صنعتی، سازه‌های ساختمانی، سیستم‌های تهویه و مخازن نگهداری مایعات اشاره کرد.

ورق استیل 316 به دلیل وجود مولیبدن، مقاومت بالاتری نسبت به خوردگی، به‌ویژه در محیط‌های خورنده مانند آب دریا، اسیدها و مواد شیمیایی دارد. این نوع ورق استیل به دلیل مقاومت ویژه‌ای که در برابر خوردگی دارد، بیشتر در صنایع دریایی، داروسازی، تولیدات شیمیایی و صنایع غذایی که با مواد خورنده سروکار دارند، به کار می‌رود. مقاومت بیشتر ورق استیل 316 آن را برای استفاده در محیط‌های با رطوبت بالا و مناطقی که خوردگی بالایی دارند، مناسب می‌کند.

انواع روش‌های جوشکاری ورق استیل

جوشکاری ورق استیل نازک: چالش‌ها و راهکارها

جوشکاری ورق استیل نازک یکی از چالش‌های مهم در صنعت است، به‌ویژه زمانی که ضخامت ورق‌ها کمتر از 1.5 میلی‌متر باشد. این ورق‌ها به دلیل نازکی، در معرض مشکلاتی مانند اعوجاج حرارتی، سوختگی و تغییر شکل قرار دارند. برای جلوگیری از این مشکلات، کنترل دقیق پارامترهای جوشکاری ضروری است. برخی از چالش‌های اصلی شامل کنترل دما، سرعت جوشکاری و انتخاب الکترود یا سیم جوش مناسب است.

نحوه جوشکاری بدون سوختگی

سوختگی یکی از مشکلات اصلی در جوشکاری ورق‌های استیل نازک است که با رعایت نکات زیر می‌توان از آن جلوگیری کرد:

1. انتخاب جریان پایین: برای جلوگیری از ایجاد حرارت زیاد و ذوب شدن ورق، از جریان پایین استفاده کنید.
2. استفاده از الکترود یا سیم جوش با قطر کم: الکترودهای نازک‌ باعث می‌شوند که حرارت به طور یکنواخت پخش شده و از سوختگی جلوگیری شود.
3. سرعت بالای جوشکاری: افزایش سرعت حرکت قوس الکتریکی باعث کاهش زمان تأثیر حرارت و جلوگیری از سوختگی می‌شود.
4. استفاده از گاز محافظ: استفاده از گازهای محافظ مانند آرگون و هلیوم می‌تواند به خنک‌سازی محیط جوش کمک کند.

کنترل دما و سرعت جوشکاری

کنترل دما و سرعت جوشکاری دو عامل کلیدی در موفقیت جوشکاری ورق استیل نازک هستند. اگر دما به درستی تنظیم نشود، ممکن است ورق دچار سوختگی یا اعوجاج شود. برای جلوگیری از این مشکلات، نکات زیر را باید مدنظر داشته باشید:

1. استفاده از دستگاه‌های اینورتر: دستگاه‌های اینورتر به شما امکان می‌دهند که جریان جوشکاری را به دقت کنترل کنید، بنابراین می‌توانید از افزایش حرارت ناخواسته جلوگیری کنید.
2. تنظیم سرعت حرکت مشعل: سرعت بالای مشعل جوشکاری باعث می‌شود که حرارت به‌طور یکنواخت پخش شده و از تمرکز حرارت زیاد روی یک نقطه جلوگیری شود.
3. خنک‌سازی مداوم: در صورتی که نیاز به جوشکاری طولانی باشد، از تکنیک‌های خنک‌سازی مثل پاشش آب یا هوا استفاده کنید تا از گرم‌شدن بیش‌ازحد جلوگیری شود.

جوشکاری ورق استیل 304

ورق استیل 304 یکی از رایج‌ترین انواع ورق‌های استیل است که به دلیل مقاومت بالا در برابر خوردگی و انعطاف‌پذیری خوب به‌راحتی قابل جوشکاری است. این نوع استیل معمولاً با استفاده از روش‌های جوشکاری TIG و MIG جوش داده می‌شود. در جوشکاری این نوع ورق‌ها باید به دمای جوشکاری و انتخاب گاز محافظ توجه ویژه‌ای داشت. گاز آرگون برای محافظت از حوضچه جوش و جلوگیری از اکسیداسیون استفاده می‌شود.

مزایای جوشکاری ورق استیل 304

جوشکاری ورق استیل 304 دارای مزایای متعددی است که باعث شده این نوع ورق در صنایع مختلف کاربرد فراوانی داشته باشد:

1. مقاومت به خوردگی: جوشکاری استیل 304، حتی پس از فرآیند جوشکاری، مقاومت به خوردگی بالایی را حفظ می‌کند.
2. استحکام مکانیکی بالا: ورق استیل 304 پس از جوشکاری همچنان مقاومت بالایی در برابر شکستگی دارد.
3. انعطاف‌پذیری و شکل‌دهی آسان: این نوع ورق به راحتی خم می‌شود و می‌توان آن را به شکل‌های مختلف درآورد، بدون اینکه جوش‌ها دچار شکستگی شوند.
4. کاربردهای گسترده: از ورق استیل 304 در صنایع غذایی، ساخت تجهیزات آشپزخانه، سازه‌های ساختمانی و حتی دکوراسیون داخلی استفاده می‌شود.

روش‌های جوشکاری با دستگاه‌های معمولی

جوشکاری با دستگاه‌های معمولی به دلیل سادگی و هزینه پایین، از محبوبیت زیادی برخوردار است. در این روش‌ها از دستگاه‌های رایج استفاده می‌شود که نیازی به تجهیزات پیچیده ندارند. برخی از روش‌های متداول جوشکاری با دستگاه‌های معمولی عبارتند از:

1. جوشکاری قوس الکتریکی با الکترود دستی (SMAW): این روش برای جوشکاری ورق‌های استیل مناسب است و با استفاده از الکترودهای روکش‌دار انجام می‌شود.
2. جوشکاری MIG: استفاده از سیم الکترود پیوسته و گاز محافظ، این روش را برای جوشکاری ورق‌های نازک و ضخیم مناسب می‌کند.
3. جوشکاری نقطه‌ای: این روش برای جوشکاری قطعات کوچک و نازک به کار می‌رود و در صنایع خودروسازی بسیار محبوب است.
4. جوشکاری با اینورترهای معمولی: این دستگاه‌ها با قابلیت تنظیم دقیق آمپر و ولتاژ، مناسب برای جوشکاری ورق‌های استیل نازک هستند و از حرارت بیش‌ازحد جلوگیری می‌کنند.

انتخاب الکترود مناسب برای جوشکاری ورق استیل

انتخاب الکترود مناسب برای جوشکاری ورق استیل یکی از مهم‌ترین مراحل در فرآیند جوشکاری است که می‌تواند تاثیر مستقیم بر کیفیت جوش و پایداری ساختاری اتصال داشته باشد. بسته به نوع و ضخامت ورق استیل، الکترودهای مختلفی برای این کار استفاده می‌شوند. انتخاب صحیح الکترود نه تنها به افزایش مقاومت جوش کمک می‌کند، بلکه مانع از بروز مشکلاتی مانند ترک‌خوردگی و شکستگی جوش می‌شود.

الکترود جوش استیل نازک

جوشکاری ورق استیل نازک به دلیل ضخامت کم، نیازمند دقت و کنترل بالا است. در این حالت، استفاده از الکترودهایی با قطر کم و جریان پایین ضروری است تا از ذوب بیش‌ازحد ورق جلوگیری شود. برخی از نکات مهم در انتخاب الکترود برای جوشکاری ورق استیل نازک عبارتند از:

• قطر الکترود: برای جوشکاری ورق‌های نازک بهتر است از الکترودهایی با قطر 1.6 تا 2.5 میلی‌متر استفاده کنید.
• نوع الکترود: انتخاب الکترودهایی با پوشش نازک و یکنواخت برای کنترل بهتر حرارت بسیار مهم است.
• جریان جوشکاری: استفاده از جریان پایین به جلوگیری از سوختگی و اعوجاج کمک می‌کند.

انواع الکترودهای مناسب برای جوشکاری ورق استیل

الکترودهای مناسب برای جوشکاری ورق استیل باید با توجه به نوع استیل و کاربرد جوش انتخاب شوند. در جدول زیر، انواع الکترودهای رایج برای جوشکاری ورق استیل و کاربردهای آن‌ها معرفی شده است:

جوشکاری با آرگون (TIG) و مزایای آن

جوشکاری با آرگون (TIG) یا تنگستن-آرگون، یکی از دقیق‌ترین و پرکاربردترین روش‌های جوشکاری برای ورق‌های استیل به‌ویژه ورق‌های نازک است. در این روش از گاز آرگون به‌عنوان گاز محافظ استفاده می‌شود که مانع از اکسیداسیون و زنگ‌زدگی فلز در حین جوشکاری می‌شود.

نحوه استفاده از گاز آرگون در جوشکاری استیل

در فرآیند جوشکاری TIG، گاز آرگون به‌عنوان گاز محافظ عمل می‌کند و اطراف حوضچه جوش را پوشش می‌دهد تا از ورود اکسیژن و نیتروژن به ناحیه جوش جلوگیری کند. آرگون به دلیل خاصیت بی‌اثر خود، بهترین انتخاب برای جوشکاری استیل است و باعث ایجاد جوشی با کیفیت بالا و تمیز می‌شود.

• تنظیم جریان گاز: برای جوشکاری استیل با ضخامت‌های مختلف، میزان جریان گاز آرگون باید به دقت تنظیم شود. برای ورق‌های نازک، جریان حدود 5 تا 10 لیتر در دقیقه مناسب است.
• فاصله الکترود تا قطعه کار: در جوشکاری TIG، فاصله الکترود تنگستن از قطعه باید به دقت تنظیم شود تا جریان گاز به‌درستی عمل کند و از اکسیداسیون جلوگیری شود.

مزایای استفاده از گاز آرگون برای ورق استیل نازک

استفاده از گاز آرگون برای جوشکاری ورق‌های استیل نازک مزایای زیادی دارد:

1. ایجاد جوش تمیز: گاز آرگون مانع از ورود اکسیژن و نیتروژن به محل جوش می‌شود، که این موضوع باعث ایجاد جوش‌هایی بدون اکسیداسیون و ذرات اضافی می‌شود.
2. کاهش خطر سوختگی: به دلیل استفاده از جریان کمتر و دقت بالای روش TIG، حرارت به‌صورت یکنواخت به ورق منتقل می‌شود و خطر سوختگی ورق به حداقل می‌رسد.
3. کنترل دقیق حرارت: این روش به شما امکان می‌دهد تا حرارت جوش را به دقت تنظیم کرده و از تغییر شکل و اعوجاج ورق جلوگیری کنید.
4. قابلیت استفاده در جوشکاری ورق‌های نازک: آرگون برای جوشکاری ورق‌های نازک بسیار مناسب است، چرا که باعث خنک‌سازی سریع حوضچه جوش می‌شود و از تغییر شکل جلوگیری می‌کند.

نکات ایمنی در جوشکاری ورق استیل

رعایت نکات ایمنی در جوشکاری استیل به دلیل تولید گازهای سمی، حرارت بالا و خطرات جرقه و مواد مذاب، از اهمیت بالایی برخوردار است. عدم رعایت این نکات می‌تواند باعث آسیب به جوشکار و دیگر افراد حاضر در محیط کار شود.

تجهیزات ایمنی مورد نیاز در جوشکاری استیل

استفاده از تجهیزات ایمنی مناسب در جوشکاری ورق استیل از بروز سوختگی‌ها، آسیب‌های چشمی و مشکلات تنفسی جلوگیری می‌کند. در جدول زیر، تجهیزات اصلی مورد نیاز در جوشکاری استیل معرفی شده‌اند:

اهمیت تهویه مناسب در محیط جوشکاری

یکی از مهم‌ترین نکات ایمنی در جوشکاری، تهویه مناسب محیط کار است. در حین جوشکاری استیل، گازهای سمی مانند اکسید کروم و نیتروژن تولید می‌شوند که می‌توانند برای جوشکار و دیگر افراد موجود در محیط کار بسیار خطرناک باشند.

• استفاده از هودهای تهویه: نصب هودهای تهویه در محل جوشکاری باعث می‌شود که گازهای مضر به سرعت از محیط خارج شده و هوای تازه جایگزین شود.
• تهویه طبیعی: اگر امکان نصب تهویه مکانیکی وجود ندارد، از تهویه طبیعی و جریان هوا برای خروج دودها و بخارات سمی استفاده کنید.
• استفاده از ماسک‌های تنفسی: در محیط‌هایی که تهویه کافی وجود ندارد، استفاده از ماسک‌های فیلتر دار برای جلوگیری از ورود گازهای سمی به ریه‌ها ضروری است.

قیمت جوشکاری ورق استیل

قیمت جوشکاری ورق استیل بسته به عوامل مختلفی مانند نوع روش جوشکاری، ضخامت ورق استیل، مهارت جوشکار و شرایط محیطی متفاوت است. از آنجایی که جوشکاری استیل نیاز به تجهیزات و تخصص ویژه‌ای دارد، هزینه‌های مرتبط با آن نیز می‌تواند در پروژه‌های مختلف متفاوت باشد.

عوامل تاثیرگذار بر قیمت جوشکاری

چندین عامل مهم وجود دارد که می‌تواند بر قیمت جوشکاری ورق استیل تأثیر بگذارد:

1. نوع روش جوشکاری: روش‌های مختلفی برای جوشکاری استیل وجود دارد که هر کدام نیازمند تجهیزات و تخصص‌های متفاوتی هستند. روش‌هایی مانند جوشکاری TIG معمولاً گران‌تر از روش‌های دیگر مانند MIG هستند.
2. ضخامت ورق: هر چه ضخامت ورق استیل بیشتر باشد، زمان و انرژی بیشتری برای جوشکاری لازم است و این موضوع می‌تواند بر قیمت نهایی تاثیر بگذارد.
3. نوع گاز محافظ: استفاده از گازهای محافظ مانند آرگون و هلیوم می‌تواند هزینه‌ها را افزایش دهد. هرچه گاز مورد استفاده بیشتر باشد، هزینه بالاتر می‌رود.
4. مهارت جوشکار: جوشکاری ورق استیل نیاز به مهارت بالایی دارد. هرچه جوشکار تخصص بیشتری داشته باشد، هزینه‌ها نیز به همان نسبت افزایش می‌یابد.
5. تجهیزات مورد نیاز: استفاده از تجهیزات پیشرفته مانند دستگاه‌های اینورتر و دستگاه‌های پیشرفته TIG می‌تواند هزینه‌های اولیه را افزایش دهد، اما در عوض، کیفیت جوشکاری بهبود می‌یابد.

مقایسه قیمت روش‌های مختلف جوشکاری

روش‌های مختلف جوشکاری ورق استیل از نظر هزینه متفاوت هستند. در جدول زیر، هزینه نسبی روش‌های مختلف جوشکاری ورق استیل مقایسه شده است:

چالش‌های جوشکاری ورق استیل به آهن

جوشکاری ورق استیل به آهن یکی از چالش‌های پیچیده در صنایع فلزی است، زیرا این دو فلز دارای خواص شیمیایی و فیزیکی متفاوتی هستند. جوش دادن فلزات با ترکیب‌های شیمیایی متفاوت می‌تواند به بروز مشکلاتی مانند ترک‌خوردگی، اکسیداسیون و نقص‌های ساختاری منجر شود.

مشکلات جوشکاری ورق استیل با فلزات غیر مشابه

جوشکاری ورق استیل به آهن مشکلاتی به همراه دارد که می‌تواند فرآیند را دشوار کند:

1. تفاوت در انبساط حرارتی: استیل و آهن دارای ضرایب انبساط حرارتی متفاوتی هستند. این اختلاف می‌تواند باعث ایجاد ترک در محل جوش شود.
2. خوردگی گالوانیکی: وقتی دو فلز غیر مشابه به یکدیگر جوش داده می‌شوند، ممکن است به دلیل تفاوت در پتانسیل‌های الکتریکی، خوردگی گالوانیکی ایجاد شود.
3. ترکیبات اکسیدی: در طول فرآیند جوشکاری، استیل و آهن ممکن است اکسیدهایی را تشکیل دهند که کیفیت جوش را کاهش دهند.
4. نیاز به فیلر خاص: برای جوشکاری استیل به آهن باید از سیم جوش‌های مخصوص مانند الکترودهای ER309 استفاده کرد که به جلوگیری از خوردگی و ایجاد جوش پایدار کمک می‌کند.

مقایسه جوشکاری آرگون و MIG برای ورق استیل

هر دو روش جوشکاری آرگون (TIG) و MIG در جوشکاری ورق استیل کاربرد گسترده‌ای دارند، اما هر کدام از این روش‌ها مزایا و معایب خاص خود را دارند. انتخاب بین این دو روش بستگی به نوع پروژه، ضخامت ورق استیل، و میزان دقت مورد نیاز دارد.

کدام روش مناسب‌تر است؟

برای انتخاب بین جوشکاری آرگون و MIG، باید معیارهای زیر را در نظر گرفت:

1. دقت جوشکاری: اگر به جوشکاری با دقت بسیار بالا نیاز دارید، روش TIG مناسب‌تر است، زیرا این روش امکان کنترل دقیق حرارت و ایجاد جوش‌های باکیفیت و تمیز را فراهم می‌کند.
2. سرعت: روش MIG در مقایسه با TIG سرعت بالاتری دارد و برای پروژه‌هایی که نیاز به جوشکاری سریع دارند مناسب است.
3. هزینه: جوشکاری MIG از نظر هزینه ارزان‌تر است و نیاز به تجهیزات پیچیده کمتری دارد. در مقابل، جوشکاری TIG به دلیل نیاز به تجهیزات و تخصص بالا، هزینه بیشتری دارد.
4. ضخامت ورق: برای جوشکاری ورق‌های نازک استیل، روش TIG به دلیل دقت بالا مناسب‌تر است، در حالی که روش MIG برای ورق‌های ضخیم‌تر یا کاربردهای صنعتی بیشتر توصیه می‌شود.

انتخاب دستگاه مناسب برای جوشکاری ورق استیل

انتخاب دستگاه جوشکاری مناسب برای ورق استیل می‌تواند تفاوت زیادی در کیفیت نهایی جوش و کارایی فرآیند ایجاد کند. بسته به نوع پروژه، ضخامت ورق استیل و نوع جوشکاری مورد نیاز، دستگاه‌های مختلفی در بازار موجود هستند.

مزایای استفاده از دستگاه‌های اینورتر

دستگاه‌های اینورتر در مقایسه با دستگاه‌های معمولی دارای مزایای متعددی هستند که آن‌ها را برای جوشکاری ورق استیل مناسب‌تر می‌کنند:

1. کنترل دقیق‌تر جریان: اینورترها امکان کنترل بسیار دقیق‌تر جریان جوشکاری را فراهم می‌کنند که برای جوشکاری ورق‌های نازک استیل بسیار مهم است.
2. کاهش مصرف انرژی: دستگاه‌های اینورتر از تکنولوژی‌های پیشرفته برای کاهش مصرف انرژی استفاده می‌کنند که باعث کاهش هزینه‌های عملیاتی می‌شود.
3. قابلیت حمل: اینورترها به دلیل وزن کمتر و طراحی کامپکت، قابلیت حمل آسان‌تری دارند و برای پروژه‌های مختلف قابل استفاده هستند.
4. کیفیت بالاتر جوشکاری: به دلیل کنترل دقیق‌تر جریان و دما، دستگاه‌های اینورتر می‌توانند جوش‌هایی با کیفیت بالاتر و استحکام بیشتر ایجاد کنند.

دستگاه‌های معمولی و حرفه‌ای

در بازار دو نوع دستگاه جوشکاری برای ورق استیل وجود دارد: دستگاه‌های معمولی و دستگاه‌های حرفه‌ای. انتخاب بین این دو دسته بسته به نیاز و بودجه‌ی شما متفاوت است:

1. دستگاه‌های معمولی: این دستگاه‌ها برای پروژه‌های کوچکتر و کارهای خانگی مناسب هستند. آن‌ها نسبت به دستگاه‌های حرفه‌ای قیمت پایین‌تری دارند، اما دقت و کنترل کمتری ارائه می‌دهند.
2. دستگاه‌های حرفه‌ای: این دستگاه‌ها برای پروژه‌های صنعتی و جوشکاری با کیفیت بالا طراحی شده‌اند. دستگاه‌های حرفه‌ای از تکنولوژی‌های پیشرفته برای کنترل دقیق جریان، دما و سرعت جوشکاری استفاده می‌کنند. این دستگاه‌ها معمولاً گران‌تر هستند اما برای پروژه‌های بزرگ و حرفه‌ای مناسب‌اند.

درپایان

جوشکاری ورق استیل، با توجه به نوع پروژه و نیازهای صنعتی، می‌تواند یک فرآیند حساس و پیچیده باشد. انتخاب روش جوشکاری مناسب، الکترودهای صحیح، و تجهیزات حرفه‌ای، کلید موفقیت در ایجاد جوش‌های باکیفیت و پایدار است. با در نظر گرفتن عواملی مانند کنترل دما، سرعت جوشکاری، و ایمنی، می‌توان از بروز مشکلات و نقص‌های احتمالی جلوگیری کرد. در نهایت، با به‌کارگیری تکنیک‌های صحیح و رعایت اصول ایمنی، جوشکاری استیل می‌تواند نتایج بسیار مطلوب و باکیفیتی را به همراه داشته باشد. امیدواریم این مقاله به شما کمک کند تا با آگاهی بیشتر و استفاده از روش‌های حرفه‌ای، به اهداف جوشکاری خود برسید.
