بهترین نوع جوشکاری ورق گالوانیزه + نکات مهم

ورق‌های گالوانیزه از پرکاربردترین مواد در صنایع مختلف هستند که به دلیل مقاومت بالا در برابر خوردگی، نقش مهمی در ساخت و تولید دارند. این ورق‌ها با پوشش روی (Zn) پوشانده شده‌اند که مانع از زنگ‌زدگی آن‌ها می‌شود. اما همین پوشش، جوشکاری این ورق‌ها را به یک چالش فنی تبدیل کرده است. جوشکاری ورق گالوانیزه نیاز به دقت بالا و رعایت نکات خاصی دارد که در صورت بی‌توجهی به آن‌ها، کیفیت جوش کاهش می‌یابد و حتی ممکن است خطرات ایمنی ایجاد کند. در این مقاله، به بررسی روش‌ها، مشکلات و نکات کلیدی جوشکاری ورق گالوانیزه می‌پردازیم.

معرفی ورق گالوانیزه و اهمیت جوشکاری آن

ورق گالوانیزه نوعی ورق فولادی است که با یک لایه از فلز روی پوشانده شده تا در برابر رطوبت و عوامل محیطی مقاوم شود. این ورق‌ها به دلیل ویژگی‌های منحصربه‌فردشان در صنایع مختلفی مانند خودروسازی، ساختمان‌سازی، تولید مخازن، و حتی تجهیزات خانگی مورد استفاده قرار می‌گیرند.

چرا جوشکاری ورق گالوانیزه مهم است؟

در بسیاری از کاربردهای صنعتی، نیاز به اتصال قطعات گالوانیزه از طریق جوشکاری وجود دارد. اما جوشکاری این ورق‌ها چالش‌های خاصی به همراه دارد، زیرا پوشش روی در حین جوشکاری تبخیر شده و می‌تواند روی کیفیت جوش تأثیر منفی بگذارد. از همین رو، رعایت دستورالعمل‌های جوشکاری و استفاده از تجهیزات مناسب، اهمیت بالایی دارد.

تفاوت جوشکاری ورق گالوانیزه با سایر ورق‌های فولادی

اگرچه جوشکاری ورق گالوانیزه در نگاه اول شبیه به جوشکاری سایر ورق‌های فولادی به نظر می‌رسد، اما تفاوت‌های مهمی بین این دو وجود دارد:

• وجود پوشش روی: مهم‌ترین تفاوت، وجود یک لایه از فلز روی در ورق‌های گالوانیزه است که در دمای پایین‌تری نسبت به فولاد تبخیر می‌شود و مشکلاتی مانند ایجاد دود و ضعف در استحکام جوش را به همراه دارد.
• خطرات ایمنی: جوشکاری ورق گالوانیزه باعث تولید دودهای حاوی اکسید روی می‌شود که استنشاق آن‌ها برای انسان مضر است. این در حالی است که جوشکاری فولاد معمولی چنین خطری ندارد.
• نیاز به تمیزکاری قبل و بعد از جوشکاری: در جوشکاری ورق گالوانیزه، باید قبل از جوشکاری بخشی از پوشش روی را حذف کرده و پس از اتمام کار، از روش‌های خاصی برای ترمیم پوشش استفاده کرد. در حالی که در فولادهای معمولی این مرحله لازم نیست.
• تنظیمات خاص دستگاه جوشکاری: به دلیل تغییراتی که پوشش روی در دمای پایین‌تر از فولاد تجربه می‌کند، پارامترهای جوشکاری مانند آمپر، ولتاژ و سرعت حرکت باید متناسب با شرایط تنظیم شوند.

چالش‌های جوشکاری ورق گالوانیزه

جوشکاری ورق گالوانیزه به دلیل وجود پوشش روی و خواص متفاوت آن نسبت به فولاد معمولی، چالش‌های مختلفی دارد. در ادامه به بررسی مشکلات اصلی این نوع جوشکاری می‌پردازیم.

 دمای پایین تبخیر پوشش روی و تأثیر آن در جوشکاری

پوشش روی در دمای حدود 420 درجه سانتی‌گراد ذوب و در 907 درجه سانتی‌گراد تبخیر می‌شود. در حالی که دمای ذوب فولاد حدود 1538 درجه سانتی‌گراد است. این اختلاف دما باعث می‌شود که هنگام جوشکاری، روی موجود در نزدیکی محل جوش، پیش از فولاد بخار شود.

تأثیر این موضوع در جوشکاری چیست؟

• کاهش کیفیت جوش: بخارات روی می‌توانند وارد حوضچه مذاب شده و باعث ایجاد حفرات و تخلخل در جوش شوند.
• ایجاد دود اضافی: بخار شدن روی باعث تولید دودهای غلیظی می‌شود که علاوه بر کاهش دید، برای سلامت جوشکار نیز خطرناک است.

راهکار: یکی از روش‌های کاهش این مشکل، تمیزکاری سطحی قبل از جوشکاری و حذف لایه روی در ناحیه جوش است. همچنین استفاده از گاز محافظ در برخی روش‌های جوشکاری می‌تواند این اثرات را کاهش دهد.

 افزایش دود و مشکلات ایمنی برای جوشکار

یکی از اصلی‌ترین چالش‌های جوشکاری ورق گالوانیزه، تولید حجم زیادی از دود حاوی اکسید روی است که استنشاق آن می‌تواند مشکلات تنفسی ایجاد کند.

عوارض ناشی از دود جوشکاری گالوانیزه:

• ایجاد تحریک چشم و سیستم تنفسی
• افزایش ریسک مشکلات ریوی
• بروز سرگیجه، سردرد و تهوع در اثر استنشاق دود

راهکار:

• استفاده از ماسک‌های مخصوص جوشکاری با فیلترهای مناسب
• انجام جوشکاری در محیط‌های دارای تهویه مناسب یا فضای باز
• کاهش میزان بخار روی با تمیزکاری سطحی ورق قبل از جوشکاری

 عدم نفوذ مناسب جوش و ایجاد تخلخل و ترک

زمانی که پوشش روی در محل جوش باقی بماند، بخار آن می‌تواند مانع از نفوذ صحیح مذاب جوش به فلز پایه شود. این مشکل منجر به ایجاد حفرات، تخلخل و ترک در محل جوش می‌شود که استحکام اتصال را کاهش می‌دهد.

چگونه از این مشکل جلوگیری کنیم؟
انتخاب روش جوشکاری مناسب (مثلاً جوشکاری CO2 به دلیل استفاده از گاز محافظ، کیفیت بهتری دارد)
تنظیم صحیح پارامترهای جوشکاری (ولتاژ و آمپر باید متناسب با ضخامت ورق تنظیم شود)
استفاده از الکترود مناسب (انتخاب نوع الکترود تأثیر زیادی در جلوگیری از این مشکل دارد)

خورده شدن فلز در صورت عدم ترمیم پوشش روی

بعد از جوشکاری، در محل جوش دیگر خبری از پوشش محافظ روی نیست و این بخش در معرض عوامل خورنده مانند رطوبت و اکسیژن قرار می‌گیرد. اگر پوشش از بین رفته مجدداً ترمیم نشود، در طول زمان جوش خورده شده دچار زنگ‌زدگی و خوردگی می‌شود.

راهکار:

• استفاده از اسپری‌های مخصوص روی یا رنگ‌های حاوی ذرات روی پس از اتمام جوشکاری
• انجام گالوانیزاسیون مجدد در شرایط صنعتی برای جلوگیری از زنگ‌زدگی

 نکات ایمنی و بهداشتی هنگام جوشکاری ورق گالوانیزه

جوشکاری این ورق‌ها به دلیل تولید دودهای سمی، نیازمند رعایت نکات ایمنی ویژه‌ای است.

مهم‌ترین نکات ایمنی در جوشکاری ورق گالوانیزه:
استفاده از ماسک مخصوص جوشکاری
داشتن تهویه مناسب در محیط کار
پوشیدن لباس کار، دستکش و عینک ایمنی
عدم جوشکاری در فضای بسته بدون تهویه
پاکسازی ناحیه جوش از پوشش روی قبل از شروع جوشکاری

جوشکاری ورق گالوانیزه به دلیل وجود پوشش روی، چالش‌های متعددی دارد که از جمله آن‌ها می‌توان به تبخیر سریع پوشش روی، افزایش دود، کاهش کیفیت جوش و نیاز به ترمیم پوشش پس از جوشکاری اشاره کرد. رعایت نکات فنی و ایمنی در حین جوشکاری این ورق‌ها، تأثیر مستقیمی بر کیفیت نهایی جوش دارد و از خطرات احتمالی جلوگیری می‌کند.

در ادامه مقاله، به بررسی روش‌های جوشکاری ورق گالوانیزه، انتخاب الکترود مناسب و تکنیک‌های بهبود کیفیت جوش خواهیم پرداخت.

دستورالعمل جوشکاری ورق‌های گالوانیزه

جوشکاری ورق گالوانیزه با توجه به ویژگی‌های خاص آن، نیازمند رعایت مجموعه‌ای از نکات فنی است. از آنجایی که این ورق‌ها دارای پوشش روی هستند، فرآیند جوشکاری می‌تواند با مشکلاتی مانند تخلخل، عدم نفوذ جوش، و تولید دودهای سمی همراه باشد. برای جلوگیری از این مشکلات، مراحل زیر را باید رعایت کرد:

 آماده‌سازی محل جوشکاری (حذف پوشش روی)

پوشش روی در محل جوش، در حین فرآیند جوشکاری تبخیر می‌شود و این موضوع می‌تواند باعث ایجاد مشکلاتی مانند عدم نفوذ مناسب جوش و تولید دودهای سمی شود. بنابراین، حذف پوشش روی در محل جوش یکی از مراحل ضروری در جوشکاری ورق‌های گالوانیزه است.

🔹 روش‌های حذف پوشش روی:

• سنباده‌زنی: استفاده از دستگاه سنباده برای حذف لایه روی و دسترسی به سطح فولاد.
• سنگ‌زنی: در مواردی که پوشش روی ضخیم است، می‌توان با سنگ‌زنی آن را حذف کرد.
• استفاده از اسید: در برخی موارد، از محلول‌های شیمیایی برای حذف پوشش روی استفاده می‌شود.

نکته مهم: پس از حذف پوشش روی، حتماً محل جوش را به‌خوبی تمیز کنید تا از باقی‌ماندن ناخالصی جلوگیری شود.

 انتخاب روش جوشکاری مناسب بر اساس ضخامت ورق

انتخاب روش جوشکاری تأثیر مستقیمی بر کیفیت نهایی جوش دارد. برخی از روش‌های جوشکاری برای ورق‌های ضخیم و برخی دیگر برای ورق‌های نازک مناسب‌تر هستند.

برای ورق‌های نازک (زیر 3 میلی‌متر):

• جوشکاری مقاومتی (نقطه‌ای)
• جوشکاری با اینورتر
• جوشکاری با اشعه لیزر

برای ورق‌های ضخیم (بیش از 3 میلی‌متر):

• جوشکاری با الکترود (SMAW)
• جوشکاری CO2 (GMAW)
• جوشکاری قوس الکتریکی

نکته مهم: برای ورق‌های بسیار نازک، جوشکاری باید با دمای کنترل‌شده انجام شود تا از سوراخ‌شدن ورق جلوگیری شود.

 تنظیم جریان و آمپر دستگاه جوش

تنظیم آمپر و ولتاژ جوشکاری یکی از فاکتورهای حیاتی در به‌دست‌آوردن یک جوش باکیفیت است.

نحوه تنظیم آمپر بر اساس ضخامت ورق:

• ورق‌های نازک (1-2 میلی‌متر) → 40-80 آمپر
• ورق‌های متوسط (2-4 میلی‌متر) → 80-120 آمپر
• ورق‌های ضخیم (4 میلی‌متر به بالا) → بیش از 120 آمپر

نکته مهم: جریان جوش باید متناسب با نوع الکترود و ضخامت ورق تنظیم شود تا از سوختگی یا عدم نفوذ مناسب جوش جلوگیری شود.

 استفاده از گاز محافظ در جوشکاری

استفاده از گاز محافظ در برخی از روش‌های جوشکاری، از اکسید شدن فلز جوش و ایجاد تخلخل جلوگیری می‌کند.

گازهای محافظ متداول:

• CO2 (دی‌اکسید کربن): مقرون‌به‌صرفه و رایج در جوشکاری ورق گالوانیزه
• آرگون: پایداری قوس بهتر، اما هزینه بالاتر
• مخلوط CO2 و آرگون: ترکیبی از مزایای هر دو گاز

نکته مهم: استفاده از گاز محافظ باعث کاهش میزان دود تولیدشده و افزایش کیفیت جوش می‌شود.

 ترمیم پوشش روی پس از جوشکاری

پس از اتمام جوشکاری، ناحیه جوش فاقد پوشش محافظ روی خواهد بود و این بخش در معرض خوردگی قرار می‌گیرد. برای جلوگیری از زنگ‌زدگی، لازم است که پوشش روی مجدداً اعمال شود.

روش‌های ترمیم پوشش روی:

• استفاده از اسپری روی
• استفاده از رنگ‌های حاوی روی
• گالوانیزاسیون مجدد در محیط صنعتی

نکته مهم: ضخامت پوشش ترمیم‌شده باید متناسب با ضخامت اصلی ورق باشد تا خواص ضدخوردگی حفظ شود.

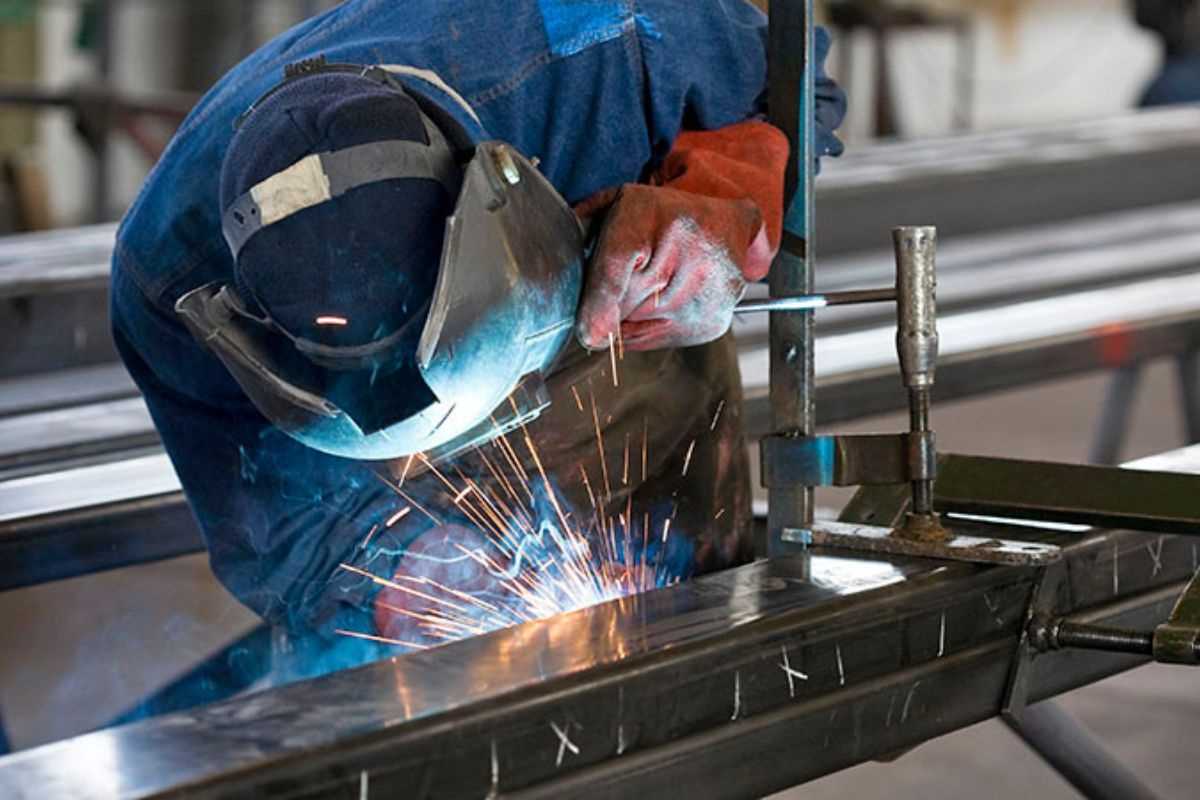

روش‌های جوشکاری ورق گالوانیزه

الکترود مناسب برای جوشکاری ورق گالوانیزه

انتخاب الکترود مناسب تأثیر زیادی بر کیفیت جوش دارد.

🔹 مقایسه الکترودهای متداول:

نکته مهم: بسته به ضخامت ورق و نوع جوشکاری، الکترود مناسب را انتخاب کنید تا بهترین نتیجه را بگیرید.

جوشکاری ورق گالوانیزه نیاز به دانش و دقت بالایی دارد. رعایت نکاتی مانند حذف پوشش روی قبل از جوشکاری، استفاده از روش مناسب، تنظیم آمپر صحیح و ترمیم پوشش پس از جوشکاری، باعث افزایش کیفیت جوش و کاهش مشکلاتی مانند خوردگی و ترک‌خوردگی می‌شود. با انتخاب روش جوشکاری و الکترود مناسب، می‌توان جوش‌های مستحکم و باکیفیتی روی ورق‌های گالوانیزه ایجاد کرد.

چگونه جوشکاری ورق گالوانیزه را بدون مشکل انجام دهیم؟

جوشکاری ورق گالوانیزه یکی از فرآیندهای حساس در صنعت است که چالش‌های خاص خود را دارد. از جمله مشکلات رایج می‌توان به تولید دودهای سمی، ایجاد تخلخل در جوش، کاهش استحکام اتصال، و اکسید شدن محل جوش اشاره کرد. برای بهبود کیفیت جوش و جلوگیری از این مشکلات، لازم است که اصولی را رعایت کنیم. در ادامه، مهم‌ترین راهکارها برای انجام جوشکاری بدون مشکل بررسی شده است.

راهکارهایی برای کاهش دود و بخارات سمی

در حین جوشکاری ورق‌های گالوانیزه، پوشش روی (Zn) در دمای حدود 907 درجه سانتی‌گراد تبخیر شده و بخارات آن در محیط پخش می‌شود. این بخارات حاوی اکسید روی هستند که استنشاق آن‌ها می‌تواند مشکلات تنفسی، سرفه، سرگیجه و حتی مسمومیت جوشکاری (Metal Fume Fever) ایجاد کند. برای کاهش این دودها و حفظ سلامت جوشکار، اقدامات زیر توصیه می‌شود:

🔹 استفاده از تهویه مناسب و هواکش قوی

• جوشکاری باید در محیطی با تهویه کافی یا فضای باز انجام شود.
• استفاده از فن‌های قوی و مکنده دود جوشکاری باعث کاهش غلظت بخارات در محیط می‌شود.

🔹 استفاده از ماسک مخصوص جوشکاری (فیلتر دار)

• ماسک‌های دارای فیلتر P100 یا N95 به کاهش استنشاق بخارات مضر کمک می‌کنند.
• استفاده از ماسک‌های متداول جوشکاری که تنها محافظ چشمی دارند، کافی نیست.

🔹 تمیزکاری محل جوش قبل از شروع جوشکاری

• حذف پوشش روی در محل جوشکاری باعث کاهش مقدار بخارات تولیدشده می‌شود.
• این کار را می‌توان با سنباده‌زنی، سنگ‌زنی یا مواد شیمیایی مخصوص انجام داد.

🔹 انتخاب روش جوشکاری مناسب

• جوشکاری مقاومتی یا نقطه‌ای دود کمتری تولید می‌کند و برای ورق‌های نازک بهتر است.
• در جوشکاری با گاز محافظ CO₂ استفاده از ترکیب آرگون و CO₂ باعث کاهش دود و بهبود کیفیت جوش می‌شود.

با رعایت این نکات، می‌توان از اثرات زیان‌آور دودهای سمی جوشکاری جلوگیری کرده و ایمنی جوشکار را افزایش داد.

جلوگیری از اکسید شدن محل جوش

پس از جوشکاری، محل جوش و نواحی اطراف آن در معرض اکسیژن و رطوبت هوا قرار می‌گیرند. ازآنجایی‌که لایه محافظ روی در این ناحیه تبخیر شده است، فلز پایه (فولاد) بدون محافظ باقی مانده و احتمال اکسید شدن (زنگ‌زدگی) و خوردگی افزایش می‌یابد. برای جلوگیری از این مشکل، راهکارهای زیر پیشنهاد می‌شود:

🔹 استفاده از گاز محافظ در حین جوشکاری

• استفاده از گازهای محافظ مانند آرگون یا ترکیب CO₂ و آرگون از تماس اکسیژن با منطقه جوش جلوگیری می‌کند.
• این روش به‌ویژه در جوشکاری GMAW (CO₂) تأثیر زیادی در جلوگیری از اکسیداسیون دارد.

🔹 سریعاً پس از جوشکاری محل را تمیز کنید

• باقی‌ماندن سرباره جوش و اکسیدهای روی سطح، روند زنگ‌زدگی را تسریع می‌کند.
• سنباده‌زنی و تمیز کردن محل جوش بلافاصله پس از اتمام کار ضروری است.

🔹 استفاده از پوشش‌های محافظ پس از جوشکاری

• برای جلوگیری از تماس محل جوش با رطوبت و اکسیژن، باید از پوشش‌های محافظ مانند اسپری روی، رنگ‌های مخصوص ضدزنگ یا مواد گالوانیزه‌کننده استفاده شود.

اگر بلافاصله پس از جوشکاری، محل جوش تمیز و با مواد محافظ پوشانده شود، می‌توان از زنگ‌زدگی و خوردگی جلوگیری کرد و دوام جوش را افزایش داد.

بهبود کیفیت جوش و افزایش استحکام آن

یکی از مشکلات رایج در جوشکاری ورق گالوانیزه، نفوذ ناقص جوش، ایجاد ترک، تخلخل و ضعف در استحکام جوش است. این مشکلات باعث کاهش دوام و مقاومت اتصال می‌شوند. برای افزایش کیفیت جوش، می‌توان اقدامات زیر را انجام داد:

🔹 انتخاب روش جوشکاری مناسب بر اساس ضخامت ورق

• برای ورق‌های نازک (1 تا 3 میلی‌متر) → جوشکاری مقاومتی، نقطه‌ای یا لیزری بهترین گزینه است.
• برای ورق‌های ضخیم (بیش از 3 میلی‌متر) → جوشکاری CO₂ (GMAW) یا الکترود دستی (SMAW) مناسب‌تر است.

🔹 انتخاب الکترود و سیم جوش مناسب

• برای جوشکاری با الکترود دستی (SMAW)، استفاده از الکترودهای 6010، 6011، 7014 و 7018 توصیه می‌شود.
• برای جوشکاری CO₂ (GMAW)، سیم جوش ER70S-6 کیفیت بالایی در جوشکاری ورق‌های گالوانیزه ارائه می‌دهد.

🔹 تنظیم آمپر و ولتاژ دستگاه جوش

• جریان جوشکاری باید متناسب با ضخامت ورق و نوع جوشکاری تنظیم شود تا از ایجاد ترک و تخلخل جلوگیری کند.

رعایت این موارد، کیفیت جوش را بهبود داده و استحکام آن را افزایش می‌دهد.

ترمیم پوشش گالوانیزه بعد از جوشکاری

در فرآیند جوشکاری، پوشش محافظ روی (Zn) در اطراف محل جوش تبخیر شده و باعث می‌شود که فولاد بدون محافظ باقی بماند. اگر این بخش ترمیم نشود، به‌سرعت دچار زنگ‌زدگی و خوردگی می‌شود. این موضوع به‌ویژه در محیط‌های مرطوب، صنعتی و در معرض عوامل خورنده اهمیت بیشتری دارد. به همین دلیل، ترمیم پوشش روی بعد از جوشکاری یک الزام فنی محسوب می‌شود.

روش‌های مختلف ترمیم، از اسپری روی تا رنگ‌های مخصوص

روش‌های متعددی برای ترمیم پوشش روی وجود دارد که بسته به نوع کاربرد و میزان مقاومت موردنیاز، یکی از آن‌ها انتخاب می‌شود:

اسپری روی (Zinc Spray):

• ساده‌ترین و سریع‌ترین روش ترمیم پوشش گالوانیزه
• مناسب برای محیط‌های کم‌خطر و غیرمرطوب
• میزان محافظت متوسط در برابر خوردگی

رنگ‌های حاوی ذرات روی (Zinc-Rich Paint):

• پوشش مقاوم‌تر نسبت به اسپری روی
• مناسب برای سازه‌های فلزی در محیط‌های مرطوب و صنعتی
• اجرای آسان با قلم‌مو یا پیستوله رنگ‌پاش

گالوانیزه‌کاری مجدد (Hot-Dip Galvanizing):

• بالاترین سطح محافظت در برابر خوردگی
• روش صنعتی که نیازمند غوطه‌ور کردن قطعات در حمام روی مذاب است
• مناسب برای سازه‌های فولادی بزرگ و محیط‌های صنعتی خورنده

برای ترمیم سریع و آسان، اسپری روی یا رنگ‌های مخصوص کافی هستند، اما برای سازه‌های حساس، گالوانیزه‌کاری مجدد بهترین گزینه است.

استاندارد ASTM A780 برای ترمیم گالوانیزه

استاندارد ASTM A780 به‌عنوان مرجع اصلی ترمیم پوشش گالوانیزه شناخته می‌شود و روش‌های موردتأیید برای بازیابی پوشش گالوانیزه را مشخص می‌کند. این استاندارد شامل روش‌های رنگ‌های غنی از روی، اسپری حرارتی روی و گالوانیزه مجدد است. پیروی از این استاندارد تضمین می‌کند که پوشش گالوانیزه حداکثر مقاومت در برابر خوردگی را داشته باشد.

جمع‌بندی

جوشکاری ورق گالوانیزه چالش‌هایی مانند تولید دودهای سمی، اکسید شدن و کاهش کیفیت جوش دارد، اما با رعایت نکات ایمنی، انتخاب روش جوشکاری مناسب و ترمیم صحیح پوشش گالوانیزه، می‌توان این مشکلات را برطرف کرد و یک جوش مستحکم و مقاوم داشت.
