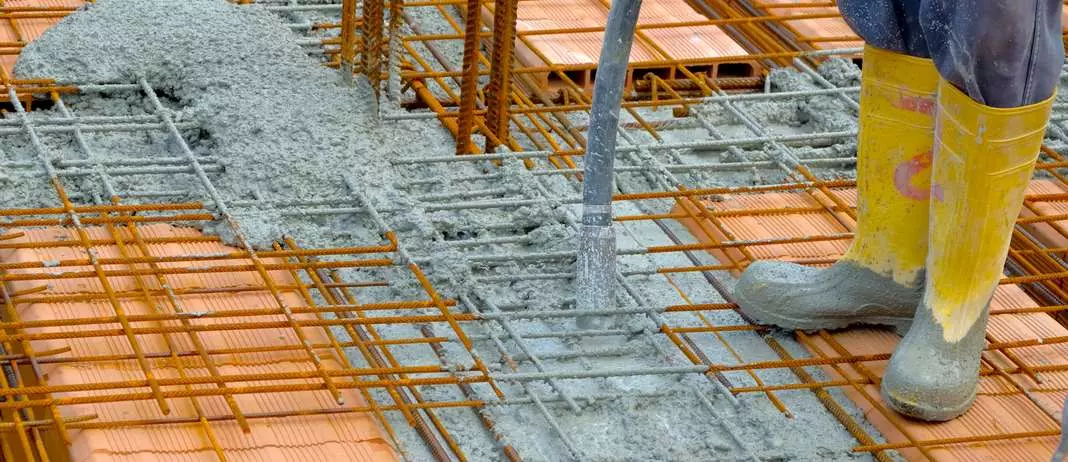

حداکثر پوشش بتن روی میلگرد + استاندارد پوشش بتن بر میلگرد

پوشش بتن روی میلگرد یکی از اصول مهم در ساخت سازه‌های بتنی است که نقش کلیدی در تضمین دوام و عملکرد سازه دارد. این پوشش علاوه بر ایجاد یک لایه محافظتی برای میلگرد، از تأثیرات منفی عوامل محیطی نظیر رطوبت، کلریدها و دی‌اکسیدکربن جلوگیری می‌کند. عدم رعایت ضخامت مناسب پوشش بتن می‌تواند منجر به مشکلاتی مانند خوردگی میلگرد، کاهش مقاومت سازه و کاهش عمر مفید آن شود.

در این مقاله، به اهمیت پوشش بتن، استانداردهای لازم، و نکات اجرایی برای اجرای صحیح این پوشش می‌پردازیم. همچنین تأثیر ضخامت مناسب پوشش بتن بر افزایش دوام و ایمنی سازه‌های بتنی را بررسی خواهیم کرد.

پوشش بتن چیست؟

پوشش بتن، به لایه بتنی اطلاق می‌شود که بین میلگرد و سطح بیرونی بتن قرار می‌گیرد. این لایه به‌منظور حفاظت از میلگرد در برابر عوامل مخرب محیطی مانند رطوبت، تغییرات دما، و مواد شیمیایی طراحی شده است. ضخامت مناسب این پوشش تضمین می‌کند که میلگردها از تماس مستقیم با این عوامل در امان باشند.

وظایف اصلی پوشش بتن:

1. حفاظت از میلگرد در برابر خوردگی: میلگردها در صورت تماس با آب و اکسیژن، دچار زنگ‌زدگی می‌شوند. پوشش بتن این تماس را به حداقل می‌رساند.
2. افزایش مقاومت سازه در برابر آتش: بتن به‌عنوان یک عایق حرارتی، از میلگرد در برابر دمای بالا محافظت می‌کند.
3. ایجاد پیوستگی مناسب: پوشش بتن، ارتباط و چسبندگی لازم بین میلگرد و بتن را تضمین می‌کند و از جداشدگی آن‌ها جلوگیری می‌کند.

اهمیت پوشش بتن در سازه‌های بتنی

پوشش بتن یک عامل اساسی برای افزایش عمر مفید سازه‌های بتنی است. دلایل اصلی اهمیت این پوشش عبارت‌اند از:

1. محافظت در برابر عوامل محیطی:
   رطوبت، مواد شیمیایی (مانند کلریدها) و گازهای مخرب مانند دی‌اکسیدکربن، به مرور زمان می‌توانند به میلگردها آسیب برسانند. پوشش بتن از نفوذ این عوامل جلوگیری می‌کند.
2. افزایش مقاومت در برابر حریق:
   بتن به‌طور طبیعی مقاومت بالایی در برابر حرارت دارد. پوشش بتن از میلگرد در برابر آسیب‌های ناشی از آتش‌سوزی محافظت کرده و ایمنی سازه را تضمین می‌کند.
3. کاهش خطرات زلزله:
   پوشش بتن مناسب، استحکام و یکپارچگی لازم بین میلگرد و بتن را تأمین می‌کند و مقاومت سازه در برابر نیروهای لرزه‌ای را افزایش می‌دهد.
4. طول عمر سازه:
   رعایت ضخامت مناسب پوشش بتن، از زنگ‌زدگی و خرابی زودرس سازه جلوگیری کرده و باعث افزایش طول عمر مفید آن می‌شود.

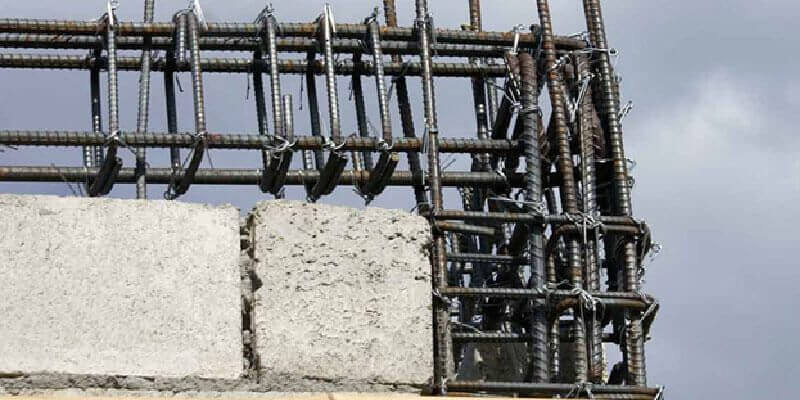

عوامل مؤثر بر تعیین ضخامت پوشش بتن

ضخامت پوشش بتن روی میلگرد، یکی از مهم‌ترین عوامل تأثیرگذار بر دوام و عملکرد سازه‌های بتنی است. این ضخامت باید به گونه‌ای تعیین شود که نیازهای سازه‌ای و محیطی را برآورده کند. در ادامه، عوامل مؤثر بر تعیین این ضخامت را بررسی می‌کنیم:

1. شرایط محیطی و تأثیر آن بر ضخامت پوشش

شرایط محیطی یکی از عوامل کلیدی در تعیین ضخامت پوشش بتن است. در محیط‌های مرطوب، مناطق ساحلی یا محیط‌های صنعتی که در معرض مواد خورنده قرار دارند، باید از ضخامت بیشتری برای محافظت میلگرد استفاده شود.

• محیط‌های خورنده: محیط‌هایی با حضور کلریدها (مانند مناطق ساحلی) یا گازهای خورنده نیازمند پوشش‌های ضخیم‌تر هستند.
• محیط‌های خشک: در محیط‌های خشک و غیرخورنده، ضخامت کمتری مورد نیاز است.

2. قطر میلگرد و ضخامت پوشش بتن

قطر میلگرد تأثیر مستقیمی بر ضخامت پوشش بتن دارد. هرچه قطر میلگرد بیشتر باشد، ضخامت پوشش مورد نیاز نیز افزایش می‌یابد. دلیل این امر، نیاز به توزیع یکنواخت تنش‌ها و جلوگیری از ایجاد ترک‌های سطحی است.

جدول نمونه پیشنهادی:

3. نوع سازه و عملکرد مورد انتظار

نوع سازه (مانند ساختمان‌های مسکونی، پل‌ها، سدها و تونل‌ها) و عملکرد مورد انتظار از آن نیز بر ضخامت پوشش بتن تأثیرگذار است. سازه‌هایی که در معرض بارهای سنگین یا شرایط شدید محیطی قرار دارند، به ضخامت بیشتری نیاز دارند.

• سازه‌های دریایی: برای محافظت از میلگرد در برابر آب شور، ضخامت بیشتری مورد نیاز است (معمولاً 50 میلی‌متر یا بیشتر).
• سازه‌های زیرزمینی: مانند شمع‌ها یا فونداسیون‌ها که با خاک در تماس هستند، نیازمند پوشش بیشتری برای جلوگیری از تماس مستقیم با رطوبت و سولفات‌های موجود در خاک هستند.

4. کیفیت بتن و تراکم آن

کیفیت بتن نیز در تعیین ضخامت پوشش بتن مؤثر است. بتن با تراکم بالا و مقاومت فشاری مناسب، نیاز کمتری به افزایش ضخامت پوشش دارد زیرا ترک‌خوردگی و نفوذپذیری آن کمتر است.

• بتن با کیفیت بالا: ضخامت پوشش کمتر (25-30 میلی‌متر) قابل قبول است.
• بتن با کیفیت پایین یا متخلخل: نیاز به ضخامت بیشتری دارد تا نفوذپذیری کمتر شود.

5. استانداردهای محلی و بین‌المللی

استانداردهای مختلف، ضخامت‌های پیشنهادی را برای شرایط گوناگون ارائه می‌دهند. برخی از این استانداردها عبارت‌اند از:

• ACI 318: حداقل ضخامت 20 تا 50 میلی‌متر بسته به شرایط محیطی.
• Eurocode 2: پیشنهاد ضخامت پوشش بتن بر اساس کلاس‌های محیطی.
• مقررات ملی ساختمان ایران: ارائه مقادیر مشخص برای پوشش بتن بسته به نوع میلگرد و شرایط محیطی.

6. تأثیر بارگذاری و نیروهای وارده

بارگذاری سازه و نوع نیروهایی که بر آن وارد می‌شود نیز بر ضخامت پوشش بتن تأثیر دارد. سازه‌هایی که در معرض بارهای دینامیکی یا لرزه‌ای هستند، نیازمند پوشش بیشتری برای جلوگیری از ترک‌خوردگی و حفظ استحکام میلگردها هستند.

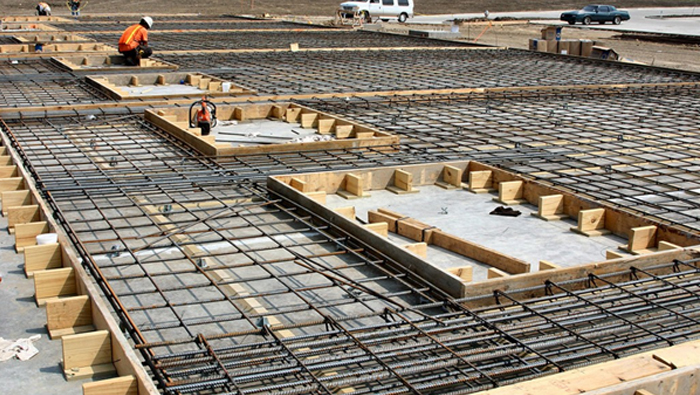

استانداردها و مقادیر توصیه‌شده برای ضخامت پوشش بتن

ضخامت پوشش بتن روی میلگرد باید بر اساس استانداردهای معتبر تعیین شود تا دوام و ایمنی سازه تضمین گردد. در این بخش، استانداردهای ملی و بین‌المللی مرتبط با ضخامت پوشش بتن و مقادیر پیشنهادی آن‌ها را بررسی می‌کنیم.

1. استانداردهای بین‌المللی

الف) استاندارد ACI 318 (انجمن بتن آمریکا)

این استاندارد یکی از معتبرترین منابع در حوزه طراحی و اجرای سازه‌های بتنی است. ACI 318، ضخامت پوشش بتن را بر اساس شرایط محیطی، نوع سازه و میلگرد تعیین می‌کند:

• شرایط محیطی معمولی: حداقل 20 میلی‌متر.
• شرایط مرطوب یا خورنده: حداقل 40 میلی‌متر.
• سازه‌های زیرزمینی یا دریایی: حداقل 50 میلی‌متر.

ب) استاندارد Eurocode 2 (اتحادیه اروپا)

این استاندارد بر اساس کلاس‌های محیطی مختلف، ضخامت پوشش بتن را مشخص می‌کند:

• کلاس محیطی XC1 (خشک یا مرطوب گاه‌به‌گاه): حداقل 15 میلی‌متر.
• کلاس محیطی XC4 (چرخه‌های خشک و مرطوب): حداقل 30 میلی‌متر.
• کلاس محیطی XS3 (محیط دریایی با پاشش مستقیم آب شور): حداقل 50 میلی‌متر.

2. استاندارد ملی ایران

مقررات ملی ساختمان ایران نیز مقادیر مشخصی را برای ضخامت پوشش بتن تعیین کرده است. این مقادیر بر اساس نوع سازه و شرایط محیطی دسته‌بندی می‌شوند:

• ساختمان‌های معمولی: حداقل 20 میلی‌متر.
• سازه‌های در معرض خاک یا رطوبت: حداقل 35 میلی‌متر.
• سازه‌های دریایی یا صنعتی: حداقل 50 میلی‌متر.

3. جدول پیشنهادی ضخامت پوشش بتن (بر اساس شرایط مختلف)

4. تأثیر نوع میلگرد بر ضخامت پوشش

علاوه بر شرایط محیطی، نوع میلگرد نیز در تعیین ضخامت پوشش بتن تأثیر دارد. برای میلگردهای ساده (بدون آج)، معمولاً ضخامت بیشتری نیاز است زیرا چسبندگی آن‌ها با بتن کمتر است. همچنین، استفاده از میلگردهای ضدزنگ یا پوشش‌دار (اپوکسی یا گالوانیزه) می‌تواند نیاز به ضخامت بیشتر را کاهش دهد.

5. نکات مهم در استفاده از استانداردها

• همیشه از استانداردهای به‌روز استفاده کنید، زیرا شرایط محیطی و الزامات طراحی ممکن است تغییر کنند.
• در پروژه‌های خاص، ضخامت پوشش بتن ممکن است بر اساس مطالعات مهندسی یا دستورالعمل‌های ویژه افزایش یابد.

نکات اجرایی در اجرای پوشش بتن روی میلگرد

اجرای صحیح پوشش بتن روی میلگرد یکی از مراحل حساس در ساخت سازه‌های بتنی است. عدم رعایت استانداردها و اصول اجرایی می‌تواند منجر به کاهش دوام، خوردگی میلگرد و کاهش عمر مفید سازه شود. در این بخش، نکات مهم و کاربردی برای اجرای صحیح پوشش بتن را بررسی می‌کنیم.

1. استفاده از اسپیسرها (فاصله‌دهنده‌ها)

اسپیسرها ابزاری هستند که برای ثابت نگه داشتن میلگردها و اطمینان از حفظ فاصله مناسب بین میلگرد و سطح بتن استفاده می‌شوند. این ابزارها تضمین می‌کنند که ضخامت پوشش بتن به‌صورت یکنواخت و استاندارد اجرا شود.

• انواع اسپیسرها:
  • پلاستیکی: رایج‌ترین نوع برای سازه‌های معمولی.
  • بتنی: مناسب برای سازه‌های سنگین یا در معرض شرایط شدید.
  • فلزی با پوشش ضدزنگ: برای پروژه‌های خاص.
• نکات اجرایی:
  • استفاده از تعداد کافی اسپیسر در طول و عرض میلگردها.
  • اطمینان از قرارگیری صحیح اسپیسرها قبل از بتن‌ریزی.

2. کنترل کیفیت بتن

کیفیت بتن مستقیماً بر عملکرد پوشش بتن تأثیر دارد. بتن با تراکم و مقاومت مناسب، پوشش بهتری فراهم می‌کند و از نفوذ عوامل مخرب جلوگیری می‌کند.

• نکات کلیدی:
  • استفاده از طرح اختلاط مناسب با مقاومت فشاری بالا.
  • استفاده از افزودنی‌های ضد نفوذ یا ضد خوردگی در شرایط محیطی شدید.
  • تراکم صحیح بتن با استفاده از ویبره برای جلوگیری از ایجاد حفره‌های هوا.

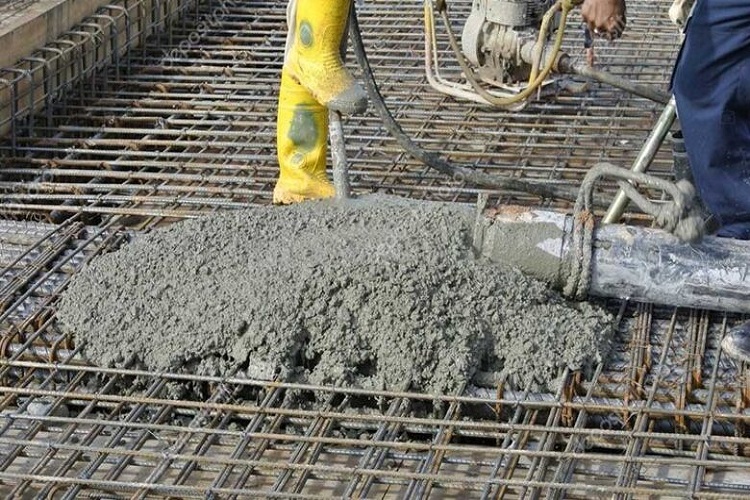

3. روش‌های صحیح بتن‌ریزی

بتن‌ریزی صحیح یکی از مهم‌ترین عوامل در اجرای پوشش بتن است. کوچک‌ترین خطا در این مرحله می‌تواند باعث جابه‌جایی میلگردها یا کاهش ضخامت پوشش شود.

• نکات اجرایی:
  • بتن‌ریزی به‌صورت لایه‌ای و پیوسته انجام شود.
  • جلوگیری از وارد شدن فشار بیش‌ازحد به میلگردها حین بتن‌ریزی.
  • استفاده از قالب‌بندی مناسب برای جلوگیری از نشت بتن.

4. جلوگیری از جابه‌جایی میلگردها

در طول فرآیند بتن‌ریزی و ویبره زدن، میلگردها ممکن است جابه‌جا شوند و این جابه‌جایی می‌تواند باعث کاهش یا افزایش غیرمجاز ضخامت پوشش بتن شود.

• اقدامات پیشگیرانه:
  • بستن میلگردها با سیم مفتول به‌صورت محکم.
  • استفاده از شبکه‌بندی دقیق برای جلوگیری از حرکت میلگردها.

5. نظارت و بازرسی مداوم

قبل، حین و بعد از بتن‌ریزی، نظارت دقیق برای اطمینان از اجرای صحیح پوشش بتن ضروری است.

• موارد بازرسی:
  • بررسی محل قرارگیری میلگردها و اسپیسرها.
  • اندازه‌گیری ضخامت پوشش بتن با استفاده از ابزارهای دقیق مانند کاور متر.
  • اطمینان از عدم وجود ترک یا حفره در سطح بتن پس از گیرش اولیه.

6. محافظت از بتن در دوره عمل‌آوری

عمل‌آوری صحیح بتن نقش مهمی در دوام و عملکرد پوشش بتن دارد. خشک شدن سریع یا نامناسب بتن می‌تواند باعث ترک‌خوردگی و کاهش کیفیت پوشش شود.

• روش‌های عمل‌آوری:
  • پوشاندن سطح بتن با گونی یا پلاستیک مرطوب.
  • استفاده از آب‌پاشی مداوم برای حفظ رطوبت.
  • استفاده از مواد عمل‌آوری شیمیایی در شرایط خاص.

7. رعایت الزامات طراحی و استانداردها

در تمام مراحل اجرا، رعایت الزامات طراحی و استانداردها الزامی است. مهندسان و پیمانکاران باید از آخرین استانداردها و آیین‌نامه‌ها استفاده کنند.

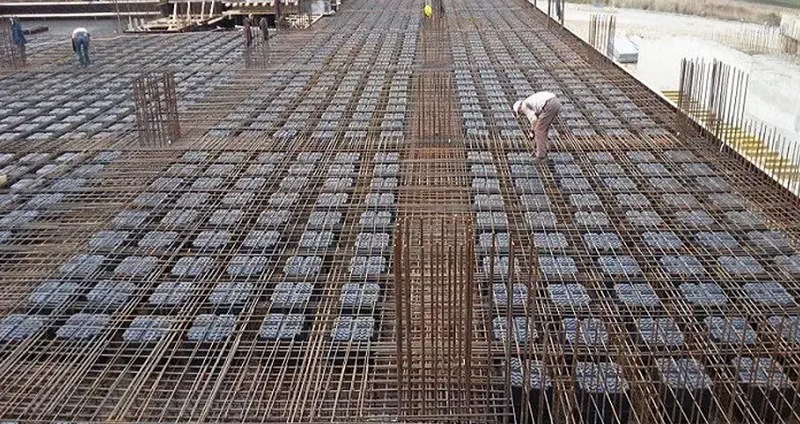

عواقب عدم رعایت ضخامت مناسب پوشش بتن

عدم رعایت ضخامت مناسب پوشش بتن می‌تواند عواقب جدی و جبران‌ناپذیری بر عملکرد، دوام و ایمنی سازه‌های بتنی داشته باشد. در این بخش، به بررسی اثرات منفی کاهش یا افزایش نامناسب ضخامت پوشش بتن می‌پردازیم.

1. خوردگی و زنگ‌زدگی میلگردها

یکی از مهم‌ترین وظایف پوشش بتن، حفاظت میلگردها از تماس مستقیم با رطوبت و عوامل خورنده است. اگر ضخامت پوشش کمتر از حد استاندارد باشد:

• رطوبت، اکسیژن و کلریدها به‌راحتی به میلگردها نفوذ کرده و فرآیند خوردگی را آغاز می‌کنند.
• زنگ‌زدگی میلگردها باعث افزایش حجم و ایجاد ترک در بتن می‌شود.

2. کاهش مقاومت سازه در برابر بارگذاری

کاهش ضخامت پوشش بتن، مقاومت سازه را به‌ویژه در برابر بارهای لرزه‌ای و دینامیکی کاهش می‌دهد. میلگردها به دلیل عدم محافظت کافی، آسیب‌پذیرتر می‌شوند و یکپارچگی سازه به خطر می‌افتد.

3. کاهش عمر مفید سازه

ضخامت کم پوشش بتن، باعث نفوذپذیری بیشتر سازه در برابر آب و مواد خورنده شده و عمر مفید سازه را به‌شدت کاهش می‌دهد. سازه‌هایی که به‌جای 50 سال عمر مفید طراحی‌شده‌اند، ممکن است تنها 10 تا 15 سال دوام بیاورند.

4. افزایش هزینه‌های تعمیر و نگهداری

سازه‌هایی با ضخامت ناکافی پوشش بتن، نیازمند تعمیرات مکرر هستند. این تعمیرات می‌تواند هزینه‌های قابل‌توجهی برای پروژه‌ها به همراه داشته باشد، از جمله:

• تزریق رزین برای ترمیم ترک‌ها.
• تعویض میلگردهای زنگ‌زده.
• بازسازی کامل بخش‌های آسیب‌دیده.

5. کاهش مقاومت در برابر حریق

بتن به‌عنوان یک عایق حرارتی، میلگردها را از گرمای شدید محافظت می‌کند. اگر ضخامت پوشش بتن کافی نباشد، میلگردها در معرض دمای بالا قرار گرفته و استحکام خود را از دست می‌دهند. این موضوع به‌ویژه در سازه‌های صنعتی و ساختمان‌های بلندمرتبه اهمیت زیادی دارد.

6. ایجاد ترک‌های سطحی و نفوذپذیری بیشتر

در صورت کاهش ضخامت پوشش، بتن مستعد ایجاد ترک‌های سطحی می‌شود. این ترک‌ها می‌توانند به‌عنوان کانالی برای نفوذ آب و مواد خورنده به میلگردها عمل کنند، که در نتیجه فرآیند تخریب سازه تسریع می‌شود.

7. کاهش کارایی سازه در محیط‌های خاص

سازه‌هایی که در شرایط خاص (مانند محیط‌های دریایی، صنعتی یا زیرزمینی) قرار دارند، در صورت عدم رعایت ضخامت پوشش مناسب، به‌سرعت دچار مشکلات جدی خواهند شد:

• در محیط‌های دریایی، کلریدهای موجود در آب شور به‌راحتی به میلگردها نفوذ می‌کنند.
• در محیط‌های زیرزمینی، سولفات‌های موجود در خاک به بتن و میلگرد آسیب می‌رسانند.

8. افزایش احتمال تخریب زودهنگام سازه در زلزله

در سازه‌های زلزله‌خیز، پوشش بتن وظیفه محافظت از میلگردها و تأمین یکپارچگی سازه را بر عهده دارد. ضخامت ناکافی پوشش بتن، استحکام میلگردها و توانایی سازه در جذب و دفع نیروهای لرزه‌ای را کاهش می‌دهد.

راهکارهایی برای جلوگیری از مشکلات ناشی از ضخامت ناکافی پوشش بتن

برای پیشگیری از عواقب فوق، رعایت نکات زیر ضروری است:

1. استفاده از استانداردهای معتبر برای تعیین ضخامت پوشش.
2. نظارت دقیق بر اجرای اسپیسرها و بتن‌ریزی.
3. کنترل کیفیت بتن و تراکم آن.
4. استفاده از مواد افزودنی مناسب برای افزایش دوام بتن.
5. بازرسی مداوم توسط متخصصان برای اطمینان از اجرای صحیح.

در پایان

پوشش بتن روی میلگرد یکی از اساسی‌ترین عوامل در تضمین دوام، ایمنی و عملکرد بلندمدت سازه‌های بتنی است. این پوشش به‌عنوان یک لایه محافظ، از میلگردها در برابر عوامل خورنده محیطی مانند رطوبت، کلریدها و دی‌اکسیدکربن محافظت می‌کند. رعایت ضخامت مناسب پوشش بتن، نه‌تنها از خوردگی میلگردها و کاهش مقاومت سازه جلوگیری می‌کند، بلکه عمر مفید سازه را به‌طور قابل‌توجهی افزایش می‌دهد.

از سوی دیگر، عدم رعایت ضخامت مناسب می‌تواند منجر به مشکلاتی مانند خوردگی میلگرد، ترک‌خوردگی بتن، کاهش مقاومت سازه در برابر بارگذاری و زلزله، و افزایش هزینه‌های تعمیر و نگهداری شود. بنابراین، توجه به استانداردها، استفاده از تجهیزات و ابزارهای مناسب مانند اسپیسرها، و نظارت دقیق بر اجرای پوشش بتن، الزامی است.
