با کمک جدول اشتال تیر لانه زنبوری میتوانید با توجه به نیاز خود اطلاعات بسیار زیادی کسب کنید. این جدول به مهندسان کمک میکند تا در تشخیص و انتخاب نوع مناسب تیر زنبوری انتخاب مناسب تری داشته باشند. اما قبل از خواندن این جدول بد نیست اطلاعاتی در مورد تیرآهن لانه زنبوری بدانید.
معرفی تیرآهن لانه زنبوری
تیر لانه زنبوری که به CPE نیز شهرت دارند درواقع همان تیرآهن های معمولی هستند که در تمام پیکره خود دارای حفره هایی به شکل ذوزنقه می باشند. دلیل ایجاد این حفرات در این دسته از تیرآهن ها افزایش طول تیرآهن در عین حفظ وزن تیرآهن می باشد و هم چنین افزایش ممان خمشی با خیز کم.
جالب است بدانید استفاده از تیرآهن های لانه زنبوری دارای صرفه اقتصادی نیز می باشد زیرا هزینه ساخت این تیرها که شامل هزینه برش، مونتاژ و جوشکاری است از ارزش فولاد مصرفی نیز کمتر است. این تیرآهن به فرم مدفون در بتن به دلیل نحوه اجرای خاص سقف های تیرچه و بلوک در ایران کاربرد دارد. همچنین این بتن دارای اثر کمکی بر روی تیرآهن است. مزیت های تیرآهن لانه زنبوری به شرح زیر است:
- با وجود آن مدول مقطع و ممان اینرسی مقطع تیر افزایش می یابد.
- کمک به کم شدن وزن مصالح و سبک بودن تیرمی گردد و از نضر اقتصادی مقرون به صرفه تر خواهد بود
- ازطریق فضاهای ایجاد شده در حفره ها، امکان عبور لوله های تاسیساتی و برق وجود دارد.
نحوه محاسبه وزن تیرآهن CPE
اگر بخواهید وزن تیرآهن لانه زنبوری با طول 10 متر از نوع CPE18 را محاسبه کنید باید طبق فرمول زیر عمل کنید:

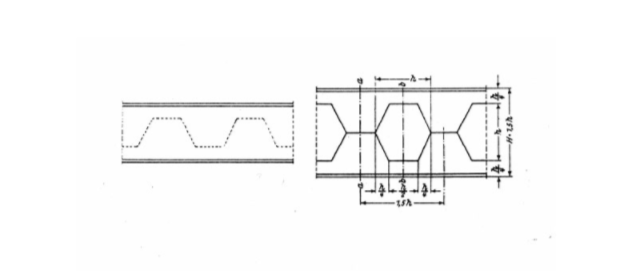

برای ساخت تیر آهن لانه زنبوری در ابتدا با استفاده از شابلن پیکره تیرآهن نورد شده خط می شود سپس بر روی یک شاسی افقی آن را مستقر می کنند تا با زدن تک خال جوش در نقاط مختلف آن از تاب برداشتن تیرآهن جلوگیری شود و با استفاده از دستگاه برش برنول یعنی (شعله گاز استیلن) در امتداد خط منکسر آن را برش می زنند تا پروفیل به دو قسمت بالا و پایین تقسیم شود و اکنون قسمت بالا به اندازه یک دندانه جابه جا می کنند سپس دندانه های دو طرف بالا و پایین را در مقابل هم قرار می دهند و از دو طرف با جوش پر می کنند.
ابعاد مختلف تیرهای لانه زنبوری با حروف زیر مشخص می شود.
- ارتفاع تیر با حرف h
- عرض بال با حرف b
- ضخامت جان با حرف ts
- ضخامت بال با حرف tg
- سطح مقطع با حرف A
- وزن هر متر با حرف G
علامت اختصاری جداول اشتال تیرآهن
هر کدام از علائم احتصاری جداول اشتال تیرآهن در جدول زیر آمده است:
h = ارتفاع جان تیرآهن | b = عرض بال |
s = ضخامت جان | r = شعاع انحناء داخل جان به بال |
c = ضخامت بال + انحناء داخلی | h-2c = ارتفاع جان – ضخامت دوبال |
A = محیط سطح مقطع | G = وزن یک متر |
Jx= ممان اینرسی محور x | Wx = مدول مقطع محور x |
Ix = شعاع چرخش در محور x (ژیراسیون) | JY = ممان اینرسی محور y |
WY = مدول مقطع محور y | IY = شعاع چرخش محور y (ژیراسیون) |
A۱ = مساحت سطح مقطع | RT = شعاع تنش |
جدول اشتال تیر لانه زنبوری
طراح این جدول یک خانم نابغه آلمانی به نام مارتا اشتابدر بورگر است. این جدول برای انواع مقاطع فولادی کاربرد دارد و حاوی اطلاعاتی از قبیل مشخصات و ویژگی های هندسی نیم رخ مقاطع فولادی از جمله تیرآهن است.
هم چنین باید ذکر کرد که در این جدول، مشخصات ضروری از نظر ابعادی و هندسی نظیر سطح مقطح، ممان اینرسی، اساس مقطع، شعاع ژیراسیون و وزن واحد طول پروفیل برای هر مقطع فولاد نورد شده از جمله اشتال تیرآهن در اندازه های مختلف آمده است.
جدول اشتال برای انواع مختلف تیرآهن و در سایزهای گوناگون ارائه شده است. این جدول به صورت یک کتابچه کوچک و پرکاربرد موجود است که هر دانشجو عمران و یا مجری ساختمان می تواند از آن بهره مند شود. نام دیگر این جدول، جعبه ابزار مهندسین ساختمان نام دارد.
Cast IPE | h mm |
H mm |
s mm |
t mm |
Fa cm2 |
G kg/m (per 1.5h) |
Ixa cm4 |
Wxa cm3 |
Fb cm2 |
IXb cm4 |
w?b cm3 |
120 | 80 | 120 | 3.8 | 5.2 | 9.16 | 0.718 | 206 | 34.3 | 6.12 | 189 | 31.6 |
150 | 100 | 150 | 4.1 | 5.7 | 12.4 | 1.21 | 437 | 58.2 | 8.25 | 4.3 | 53.7 |
180 | 120 | 180 | 4.4 | 6.3 | 15.8 | 1.86 | 809 | 89.9 | 10.6 | 746 | 82.8 |
210 | 140 | 210 | 4.7 | 6.9 | 19.7 | 2.7 | 1370 | 131 | 13.1 | 1270 | 121 |
240 | 160 | 240 | 5 | 7.4 | 24.1 | 3.78 | 2200 | 184 | 16.1 | 2030 | 169 |
270 | 180 | 270 | 5.3 | 8 | 28.7 | 5.06 | 3330 | 247 | 19.1 | 3070 | 228 |
300 | 200 | 300 | 5.6 | 8.5 | 34.1 | 6.7 | 4910 | 327 | 22.9 | 4540 | 302 |
330 | 220 | 330 | 5.9 | 9.2 | 39.9 | 8.63 | 6990 | 423 | 26.9 | 6460 | 392 |
360 | 240 | 360 | 6.2 | 9.8 | 46.5 | 11 | 9790 | 544 | 31.7 | 9070 | 504 |
405 | 270 | 405 | 6.6 | 10.2 | 54.8 | 14.6 | 14550 | 719 | 37 | 13470 | 665 |
450 | 300 | 450 | 7.1 | 10.7 | 64.5 | 19 | 21010 | 934 | 43.2 | 19410 | 863 |
495 | 330 | 495 | 7.5 | 11.5 | 75 | 24.3 | 29580 | 1200 | 50.2 | 27330 | 1100 |
540 | 360 | 540 | 8 | 12.7 | 87.1 | 30.8 | 40890 | 1510 | 58.3 | 37780 | 1400 |
600 | 400 | 600 | 8.6 | 13.5 | 102 | 39.7 | 58290 | 1940 | 67.3 | 53700 | 1790 |
675 | 450 | 675 | 9.4 | 14.6 | 120 | 52.2 | 85430 | 2530 | 77.7 | 78290 | 2320 |
750 | 500 | 750 | 10.2 | 16 | 142 | 68.2 | 122400 | 3260 | 90.5 | 111800 | 2980 |
825 | 550 | 825 | 11.1 | 17.2 | 165 | 86.6 | 171100 | 4150 | 103 | 155700 | 3770 |
900 | 600 | 900 | 12 | 19 | 192 | 110 | 235300 | 5230 | 120 | 213700 | 4750 |
چگونه از جدول اشتال تیر لانه زنبوری استفاده کنیم؟
برای استفاده از این جدول به روش آزمون و خطا عمل می کنیم. فرضا اگر در طراحی یک مقطع فولادی به مقدار سطح مقطع فولاد دقیقی نیاز داشته باشیم با مراجعه به جدول اشتال ابتدا نوع پروفیل مورد نیاز را پیدا کرده و بعد در ستون مساحت باید به دنبال کوچکترین عددی بگردیم که بزرگتر یا مساوی مقدار فولاد موردنیاز ما باشد و در نهایت سپس نمره پروفیل متناظر با همان سطح را به عنوان جواب اولیه به کار می بریم. در سایت آهنک می توانید نسبت به تهیه انواع تیر لانه زنبوری و استعلام قیمت آن اقدام نمایید.
به عنوان مثال; برای محاسبه وزن تیرآهن لانه زنبوری 18، باید وزن هر متر از تیرآهن 12 را در جدول اشتال خواند و در مقدار طول تیرآهن لانه زنبوری ضرب کرد. فرمول محاسبه وزن تیرآهن لانه زنبوری به صورت زیر است:
طول تیرآهن لانه زنبوری * 10.4 = وزن تیرآهن لانه زنبوری 18 (کیلوگرم)
در این فرمول، 10.4 به وزن تیرآهن 18 در جدول اشتال تیرآهن معمولی اشاره دارد.
قیمت انواع تیر لانه زنبوری
آهنک با بیش از 60 سال سابقه در زمینه فروش انواع آهن آلات میتواند انواع تیرهای لانه زنبوری را بی دردسر و با قیمت مناسب در اختیار شما قرار دهد. شما میتوانید قبل از خرید آهن آلات از آهنک با مشاوران ما در ارتباط باشید. این مشاوره کاملا رایگان است و به شما کمک میکند که انتخاب بهتر و دقیقتری داشته باشید. برای ارتباط با بخش مشاوره و پشتیبانی کافیست با شماره تلفن 91006007-021 تماس بگیرید.
اگر قصد خرید تیر لانه زنبوری دارید و یا میخواهید از قیمت روز انواع تیرهای لانه زنبوری مطلع شوید، کافیست بر روی لینک زیر کلیک نمایید.
جمع بندی پایانی
با استفاده از جدول اشتال تیرآهن لانه زنبوری ابعاد تیر، ازجمله ارتفاع جان تیرآهن (h)، عرض بال (b) و ضخامت بال (t) و ضخامت جان (s) که بهعنوان مهمترین پارامترهای محاسبه وزن و قیمت تیرآهن است، مشخص و طبق فرمول، محاسبات صورت میگیرد. بروزترین قیمت تیرآهن لانه زنبوری را در آهنک ببینید و برای اطلاعات بیشتر با کارشناسان ما در آهنک تماس بگیرید. برای دریافت مشاوره رایگان و خرید تیرآهن لانه زنبوری با بهترین قیمت کافیست با شماره تلفن 91006007-021 تماس بگیرید.
